Lightwall - Elements collection
design Mark Anderson

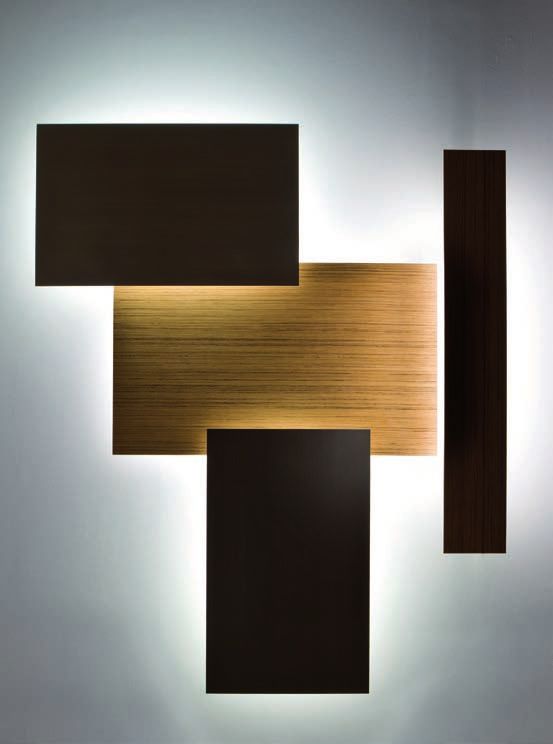

_Three panels of different sizes can be com-
bined to create several wall or ceiling com-
positions. Each panel has a white lacquered
structure, front side covered in burnished
brass or wood veneered and LED light.
Lightwall is a new way of thinking about
and using a lamp: a modular product that
incorporates architecture, furniture, and
lighting. The aesthetics is driven by the
strong materiality of the surfaces and by an
extremely flexible compositional method.
_Tre pannelli di diverse dimensioni possono
essere combinati per creare diverse
composizioni a muro o a soffitto. Ciascun
pannello ha una struttura laccata di bianco,
lato frontale rivestito in ottone brunito o
impiallacciato in legno e luce LED.
Lightwall è un nuovo modo di pensare e di
usare una lampada: un prodotto che incorpo-
ra architettura, arredamento e illuminazione.
L’estetica è guidata da una forte materialità
delle superfici e da un metodo compositivo
estremamente flessibile.
technical sheet lightwall
scheda tecnica mark anderson
rel. 04/2021 1 14
dimensions electrical details
MA 100 A wall lamp for ceiling or wall compositions - lampada Light source: Transformer:
per composizione a parete o soffitto - lampe für Wand-oder
deckenkomposition - lampe pour composition murale ou au Type: LED Volt IN: 100-240V
plafond - Светильник для создания комбинации на стене или Wattage: 50W Volt OUT: 24V
на потолке Lumen: 1300 Hz: 50-60 Hz
Colour: Warm white Dimmer: not dimmable
Temperature: 3000K
Cri: 90
18,6
[7 5/16"] Optional audio:
Music system consisting of:
19,2 2 speakers
[7 9/16"] 1 control board
118,6 1 amplifier
[46 11/16"] 1 power supply
Connection via Bluetooh 3.0
_Dimensions in centimeters and inches.
The right to discontinue and make changes is reserved.
This information is based on the latest product
information available at the time of printing.
technical sheet lightwall
scheda tecnica mark anderson
rel. 04/2021 2 14dimensions electrical details
MA 120 B wall lamp for ceiling or wall compositions - lampada Light source: Transformer:
per composizione a parete o soffitto - lampe für Wand-oder
deckenkomposition - lampe pour composition murale ou au Type: LED Volt IN: 100-240V
plafond - Светильник для создания комбинации на стене или Wattage: 12W Volt OUT: 24V
на потолке Lumen: 860 Hz: 50-60 Hz
Colour: Warm white Dimmer: not dimmable
Temperature: 3000K
Cri: 90
[19 1/8"]
48,6
Optional audio:
Music system consisting of:
2 speakers
1 control board
1 amplifier
1 power supply
Connection via Bluetooh 3.0
13,2
[5 3/16"]
78,6
[30 15/16"]
_Dimensions in centimeters and inches.
The right to discontinue and make changes is reserved.
This information is based on the latest product
information available at the time of printing.
technical sheet lightwall
scheda tecnica mark anderson
rel. 04/2021 3 14dimensions electrical details
MA 120 C wall lamp for ceiling or wall compositions - lampada Light source: Transformer:
per composizione a parete o soffitto - lampe für Wand-oder
deckenkomposition - lampe pour composition murale ou au Type: LED Volt IN: 100-240V
plafond - Светильник для создания комбинации на стене или Wattage: 18W Volt OUT: 24V
на потолке Lumen: 1250 Hz: 50-60 Hz
Colour: Warm white Dimmer: not dimmable
Temperature: 3000K
Cri: 90
[23 1/16"]
Optional audio:
58,6
Music system consisting of:
2 speakers
1 control board
1 amplifier
1 power supply
7,2 Connection via Bluetooh 3.0
[2 13/16"]
98,6
[38 13/16"]
_Dimensions in centimeters and inches.
The right to discontinue and make changes is reserved.
This information is based on the latest product
information available at the time of printing.
technical sheet lightwall
scheda tecnica mark anderson
rel. 04/2021 4 14dimensions
LW 01 composition - composizione - LW 02 composition - composizione -
zusammensetzung - composition - Комбинация zusammensetzung - composition - Комбинация
A
[4'-4 15/16"]
A
[4'-7 1/8"]
1400
1344
B
A
A
B A
195 195
[7 11/16"] [7 11/16"] 1186
[3'-10 11/16"] [3'-10 11/16"]
LW 05 composition - composizione -
zusammensetzung - composition - Комбинация
B
[6'-3 5/8"]
1921
B
A A
C
B
A
B
195
[7 11/16"] 2892
[9'-5 7/8"]
_Avaiable in special dimensions.??
_Dimensions in centimeters and inches.
The right to discontinue and make changes is reserved.
This information is based on the latest product information available at the time of printing.
technical sheet lightwall
scheda tecnica mark anderson
rel. 04/2021 5 14dimensions
LW 03 composition - composizione - LW 04 composition - composizione -
zusammensetzung - composition - Комбинация zusammensetzung - composition - Комбинация
B
[4'-3 3/16"]
[4'-6 3/16"]
1300
C
1376
B
A
C
A
B
195 195
[7 11/16"] 1800 [7 11/16"] 1985
[5'-10 7/8"] [6'-6 1/8"]
LW 06 composition - composizione -
zusammensetzung - composition - Комбинация
B
[4'-6 3/16"]
1376
B C
A
C
B
A
B
195
[7 11/16"] 3330
[10'-11 1/8"]
_Avaiable in special dimensions.??
_Dimensions in centimeters and inches.
The right to discontinue and make changes is reserved.
This information is based on the latest product information available at the time of printing.
technical sheet lightwall
scheda tecnica mark anderson
rel. 04/2021 6 14assembly instruction
1 Drill the wall where you going to place the 2 Position the lower part of the lamp (the one
lamp. Insert in the wall the plugs suitable with leds) on the wall,screw it to the wall.
for it.
3 Connect the powerpack cable to your 4 Place the led panel on the back one make sure the
electricity grid. holes of the two part correspond using a screwdriver
screw them.
technical sheet lightwall
scheda tecnica mark anderson
rel. 04/2021 7 14assembly instruction 5 Place the front panel on the back one make sure the holes of the two part correspond using a screwdriver screw them. technical sheet lightwall scheda tecnica mark anderson rel. 04/2021 8 14
materials & finishes
plain woods
Maple Oak Teak Zebrano
Canaletto Walnut Dyed Canaletto walnut Ebony Termocotto Oak
Rosewood Wenge Aniline dyed Available in all
RAL / NCS colors
_The finishes shown are indicative and refer to the entire production range.
Laurameroni reserves the right to modify the range without warning.
technical sheet lightwall
scheda tecnica mark anderson
rel. 04/2021 9 14materials & finishes
brushed matt lacquered
Brushed matt lacquered Available in all
RAL / NCS colors
materials & finishes
liquid metal
Corteccia Bronze Corteccia Tin
_The finishes shown are indicative and refer to the entire production range.
Laurameroni reserves the right to modify the range without warning.
technical sheet lightwall
scheda tecnica mark anderson
rel. 04/2021 10 14materials & finishes metals Burnished Brass _The finishes shown are indicative and refer to the entire production range. Laurameroni reserves the right to modify the range without warning. technical sheet lightwall scheda tecnica mark anderson rel. 04/2021 11 14
maintenance
ELECTRICAL PARTS
The electrical maintenance of the La manutenzione elettrica
equipment must be carried out by dell’apparecchiatura deve essere
qualified personnel who is aware of eseguita da personale qualificato
the potential danger. Do not touch consapevole del potenziale pericolo.
hot surfaces, with attention to the Non toccare le superfici calde,
plug, because this one, the holder con attenzione alla spina, perché
and the aluminium diffuser could essa, il supporto e il diffusore in
reach very high temperatures with alluminio potrebbero raggiungere
consequent risk of burn. Do not temperature molto elevate con
use the lamp and the equipment conseguente rischio di ustioni. Non
near flammable materials. Do not utilizzare la lampada e l’attrezzatura
open the equipment before eletrical vicino a materiali infiammabili.
isolation and cooling. Do not Non aprire l’apparecchiatura
cover the lamp to avoid dangerous prima di isolarla elettricamente e
overheating. Never touch with del raffreddamento. Non coprire
hand the bulb of the lamp during la lampada per evitare pericolosi
the operation of repleacement, surriscaldamenti. Non toccare mai
cleaning, etc. The bulb could be con le mani la lampadina della
damaged. In case of mulfunction, lampada durante le operazioni
imminent danger, etc., immediately di sostituzione, pulizia, ecc. La
unplug the power of the lamp. lampadina potrebbe danneggiarsi.
The lamp is not intended for use In caso di malfunzionamento,
in enviroment with hight risk of pericolo imminente, ecc., scollegare
fire, explosion, etc. The lamp does immediatamente l’alimentazione
not require maintence operations; della lampada. La lampada non
to clean it isolate the lamp from è destinata all’uso in ambienti ad
energy sources. Use a dry cloth. alto rischio di incendio, esplosione,
Every electrical operation must be ecc. La lampada non necessita di
done by qualified personnel. Be operazioni di manutenzione; per
careful of eletrical voltage during pulirla isolare la lampada dalle
maintence operations. fonti di energia. Usa un panno
asciutto. Ogni operazione elettrica
deve essere eseguita da personale
qualificato. Fare attenzione alla
tensione elettrica durante le
operazioni di manutenzione.
technical sheet lightwall
scheda tecnica mark anderson
rel. 04/2021 12 14maintenance
WOOD
Wood is a high-quality natural Il legno è un prodotto naturale
product. To maintain the natural di alta qualità. Per mantenere il
character of wood and to protect carattere naturale del legno e
surfaces from mechanical and proteggere le superfici dall’usura
chemical wear, veneered surfaces meccanica e chimica, le superfici
are coated with a high quality impiallacciate sono rivestite
transparent paint. For cleaning con una vernice trasparente di
and care, do not use acids or alta qualità. Per la pulizia e la
alkali-based cleaners, agents cura, non usare detergenti acidi
with bleaching additive, scouring o alcalini, agenti con additivi
powder, steel wool, pot scourers sbiancanti, polveri abrasive,
or similar. Anything hot or damp lana d’acciaio, spugne o simili.
will cause damage to the surface. Qualsiasi cosa calda o umida
Remove soiling and liquids causerà danni alla superficie.
immediately. Use a dry soft cloth Rimuovere immediatamente sporco
for cleaning, eventually add a little e liquidi. Utilizzare un panno
neutral cleaning agent to the water. morbido e asciutto per la pulizia,
The cloth must be only slightly eventualmente aggiungere un po’
damp, to prevent discolouration or di detergente neutro nell’acqua.
swelling of the surface. It is then Il panno deve essere solo
essential to rub the surfaces dry, so leggermente umido, per evitare
that there is no residual moisture. scolorimenti o rigonfiamenti della
superficie. È quindi essenziale
strofinare gentilmente le superfici
asciutte, in modo che non ci sia
umidità residua.
technical sheet lightwall
scheda tecnica mark anderson
rel. 04/2021 13 14maintenance
METAL
Natural deviations in structure and Le deviazioni naturali nella struttura
colour of metals are part of the e nel colore dei metalli fanno parte
authenticity of this surface and are dell’autenticità di questa superficie
typical of the goods. The surface e sono tipiche dei prodotti. La
is specially hand-crafted in several superficie è appositamente
complex manufacturing steps. At realizzata a mano in diverse fasi di
the end of the galvanic procedure, produzione complesse. Al termine
the surface is painted with a della procedura galvanica, la
transparent protective lacquer superficie viene verniciata con una
which prevents further oxidising vernice protettiva trasparente che
and discolouring. Differences impedisce ulteriore ossidazione
in colour and structure are not e scolorimento. Le differenze di
faults, but typical of the goods, colore e struttura non sono difetti,
and are characteristics of manual ma tipici dei prodotti e sono
processing: every piece is unique. caratteristiche della lavorazione
For cleaning and maintenance manuale: ogni pezzo è unico.
do not use any acid, solvents or Per la pulizia e manutenzione non
alkali-based cleaners. Do not use utilizzare detergenti acidi, solventi
scouring agents, steel wool, pot o alcali. Non usare agenti abrasivi,
cleaners or similar. Pointed or lana d’acciaio, detergenti per
sharp objects, such as blades or pentole o simili. Oggetti appuntiti
knives, can damage the surface. o taglienti, come lame o coltelli,
Anything hot or damp can also be possono danneggiare la superficie.
detrimental to the surface. Remove Qualsiasi cosa calda o umida
light soiling with a soft cloth and a può anche essere dannosa per la
neutral household cleaning product superficie. Rimuovere lo sporco
diluted in water. Clean the metal leggero con un panno morbido e
parts with cold or hand-hot water un prodotto per la pulizia neutro
and finish by immediately drying della casa diluito in acqua. Pulire le
with a soft cloth. parti metalliche con acqua fredda
o calda a mano e finire asciugando
immediatamente con un panno
morbido.
LAURAMERONI s.r.l.
22040 Alzate Brianza (Como)
Via Manzoni, 2784
T +39 031 761450
info@laurameroni.com
www.laurameroni.comYou can also read
