Freiraum schaffen Bring the outside in Das Schiebe-System SF 20 von SUNFLEX Sliding System SF 20 from SUNFLEX
Schiebe-System SF 20 // Sliding System SF 20

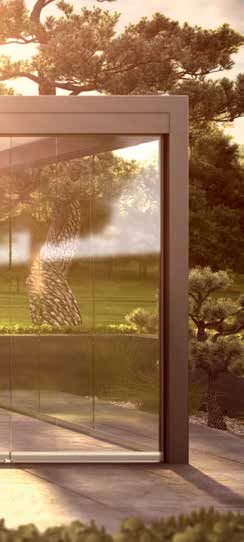

Das neue SUNFLEX Ganzglas-Schiebe-System SF 20 bietet die Möglichkeit, The new SUNFLEX all-glass sliding system SF 20 enables the individual
die einzelnen Schiebeflügel horizontal zu einer oder zwei Seiten par- parallel sliding panels to be moved horizontally to one or two sides. On
allel zu verschieben. Beim Schließen des ersten Schiebeflügels werden closing the first sliding panel, the other sliding panels are automatically
die übrigen Schiebeflügel durch integrierte Mitnehmer automatisch closed by integrated followers. The floor-mounted construction means
geschlossen. Durch die unten aufstehende Konstruktion können große that a wide open area can be achieved without additional roof sup-
Öffnungsbreiten ohne zusätzliche Dachstützen realisiert werden. Die ports. The lower ball-bearing mounted carriages ensure optimum and
unten kugelgelagerten Laufwagen gewährleisten einen optimalen und smooth running of the individual sliding panels. Height compensation
leichtgängigen Lauf der einzelnen Schiebeflügel. Durch den Höhenaus- of the ceiling rail up to 20 mm and height adjustment of the rollers up
gleich der Deckenschiene von bis zu 20 mm und die Höhenjustierung to 5 mm allows the sliding system to easily compensate for potential
der Laufrollen von bis zu 5 mm gleicht das Schiebe-System Bausenkun- subsidence in the eaves or a lintel without problem and permit quick
gen einer Dachtraufe oder eines Sturzes problemlos aus und ermöglicht and simple installation.
eine schnelle, einfache Montage.
Handhabung // Handling

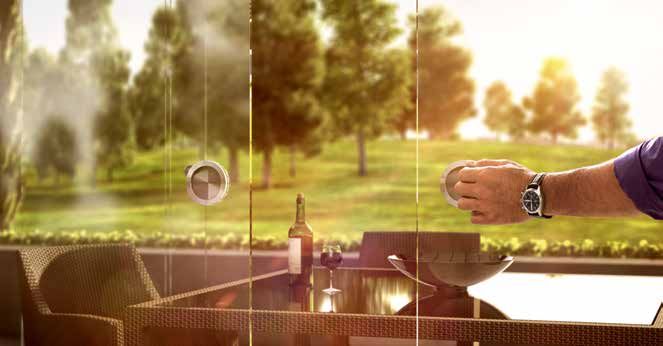

Entriegeln und Schieben des Öffnungsflügels Leichtes Verschieben der Elemente Großer Öffnungsbereich bei geöffneten Elementen
Unlocking and sliding the opening panel Easy displacement of the elements Large open area when elements are opened
02
Systeminformationen // System information
§ Unten aufstehendes Schiebe-System § Floor-mounted sliding system
§ Je nach Wunsch nach links und/oder rechts schiebbar § Slides to the left or right as desired
§ Ganzglas-Schiebe-System, 15 mm Flügelbautiefe § All-glass sliding system, 15 mm panel construction depth
§ Luftschalldämmung bis Rw = 17 dB nach DIN EN ISO 10140-2 § Airborne sound insulation up to Rw = 17 dB in compliance with
§ Messung der Durchbiegung Klasse 4 nach DIN EN 12211/12210 DIN EN ISO 10140-2
(10-mm-Glas) § Measurement of deflection class 4 according to
§ Wiederholtem Druck/Sog Klasse 4 nach DIN EN 12211/12210 DIN EN 12211/12210 (10 mm glass)
(10-mm-Glas) § Repeated pressure/wind suction class 4 according to
§ Sicherheitstest Klasse 4 nach DIN EN 12211/12210 (10-mm-Glas) DIN EN 12211/12210 (10 mm glass)
§ Mit 1-, 2-, 3-, 4-, 5- oder 6-spuriger Lauf- und Führungsschiene § Safety test class 4 according to DIN EN 12211/12210 (10 mm glass)
§ Hoher Bedienkomfort durch Mitnehmerfunktion für Schiebeflügel § With 1-, 2-, 3-, 4-, 5- or 6-track slide and guide rail
§ Bodenschiene mit Antirutschbelag kann für barrierefreies Wohnen § Follower function for sliding panel means system is easy to use
eingelassen werden § Floor rail with anti-slip coating can be integrated into the floor to
§ Verriegelung der Schiebeflügel innen oder außen mit Schloss (optional) provide an unobstructed living space
§ Druckfreie Entwässerung und einfache Reinigung durch optimale § Internal or external locking of the sliding panels using a lock (optional)
Länge der Laufstege § Unpressurised drainage and easy cleaning due to optimum length of rails
§ Verglasung mit Einscheibensicherheitsglas (ESG-H) § Glazing with toughened safety glass; panel structure of 8 or 10 mm
§ Scheibenaufbau von 8 oder 10 mm § Powder coating as per RAL; Eloxal as per EURAS
§ Pulverbeschichtung nach RAL, Eloxal nach EURAS
Geprüfte SUNFLEX Qualität PIV-Prüfbericht Nr. 40-30/13 Prüfbericht 1387-001-12
Tested SUNFLEX quality PIV Test Report no. 40-30/13 Test Report 1387-001-12
03
Beispiele Grundrissgeometrien // Examples of floor plan geometries
Abwinklung 90°
Corner angles 90°
Standard-Laufschiene Mit Laufschienenverlängerung Weitere Grundrissgeometrien auf Anfrage
Standard track slide With track slide extension Other floor plan geometries upon request
Flügelgrößendiagramm // Seitlicher Wandanschluss // Side wall fittings
Panel size diagram
3000
2700 Standardausführung
Standard design
2400
2100
1800
1500
Mit Bürstendichtung
1200
With brush gasket
900
600
300
800
1000
1200
1400
1600
Mit Anschlussprofil
Sondergrößen auf Anfrage (Maße in mm) With connection profil
Special sizes on request (dimensions in mm)
04
Auch als formschöne und praktische Innenverglasung z. B. von begehbaren Ankleidezimmern oder Einbauschränken eignet sich SF 20 ideal.
The system SF20 is also particularly suitable as elegant indoor glazing such as for walk-in dressing rooms or build-in closets.
Decken- und Bodenschienen // Ceiling and bottom rails
A Führungsschienen sind in 1- bis 6-spuriger Ausführung erhältlich.
Guide rails available from 1-to-6-lane tracks.
B Laufschienen sind in 2- bis 6-spuriger Ausführung erhältlich.
• Montageprofil (optional)
Track slide rails available from 2-to-6-lane tracks.
• Mounting profile (optionally)
A C Laufschienen sind in 1- bis 5-spuriger Ausführung erhältlich.
Track slide rails available from 1-to-5-lane tracks.
B
C C
05
Neuheiten 2020 // Innovations 2020
NEU NEU
SF 20 Ganzglas SF 20 mit vertikalen Profilen (optional) SF 20 mit vertikalen Profilen
SF 20 all-glass SF 20 with vertical profiles (optionally) und Sprossen (optional)
SF 20 framend with vertical profiles
and muntins (optionally)
Immer einen Schritt voraus // Always one step ahead
16 – 20 mm
Höhenausgleich Entwässerung und Reinigung Dichtigkeit
Die Deckenschiene nimmt Höhentoleranzen bei Druckfreie Entwässerung und einfachste Reinigung Maximale Transparenz, permanente Lüftung
Bausenkungen der Oberkonstruktion von 16 bis der Bodenschiene durch schrägen Bodenaufbau sowie Schlagregenabweisung durch
20 mm auf. und die optimal verkürzten Laufstege. eine 25-mm-Überdeckung der Flügel im
geschlossenen Zustand sind gewährleistet.
Height compensation Drainage and cleaning
The ceiling rail adjusts to height differences of A sloping floor construction and optimally shortened Sealing
16 to 20 mm in case of building subsidence at rail lengths permit unpressurised drainage and sim- Maximum transparency, permanent ventilation
the upper construction. ple cleaning of the floor rail. and protection against driving rain are ensured
by a 25 mm covering of the panels when closed.
5 mm
Höhenjustierung Laufwagen Mitnehmerfunktion
Zum Ausgleich von Bautoleranzen ist eine Sowohl Laufwagenkörper als auch Schwinge (La- Die neuen einseitigen Mitnehmer ziehen die
Höhenjustierung der Laufrollen im eingebauten gerung der Laufrolle) und Höhenjustierung wurden nächsten Schiebeflügel automatisch beim
Zustand bis 5 mm möglich. verstärkt und optimiert. Verbesserte Lager und Schließen mit und ermöglichen eine einfachere
Laufrollen sorgen für beste Laufeigenschaften. Reinigung der Gläser.
Height adjustment
To compensate for structural variations, the Runner Carrier function
integrated rollers can be height-adjusted by up The runner body, swing arm (bearing of the track The new one-sided carriers automatically pull
to 5 mm. roller) and height adjustment have been reinforced the next sliding sashes along when closing and
and optimised. Improved bearings and track rollers enable easier cleaning of the panes.
ensure optimum running characteristics.
06
Barrierefreies Wohnen Montageprofile Vertikaler Rahmen
Die optional erhältliche flache Bodenschiene Die optional erhältlichen Montageprofile ver- Erhöhte Schlagregen- und Winddichtigkeit durch
(Höhe = 13 mm) eignet sich besonders gut im einfachen nicht nur die Montage der Boden- optional erhältliche vertikale Rahmenprofile mit
Innenbereich für ‚barrierefreie Wohnungen‘ nach schienen, sondern haben zusätzlich auch keine Bürstendichtung.
DIN 18025. sichtbaren Verschraubungen.
Vertical frame
Barrier-free living Mounting profiles Increased driving rain and wind resistance
A flat bottom rail (height = 13 mm) as an option, The optionally available mounting profile not by vertical frame profiles with brush gaskets,
which is particularly suitable for indoor barrier- only simplifies mounting the floor rail; you also available as option.
free living in compliance with DIN 18025. have no visible ones.
NEU
SF 20 mit vertikalen Profilen (optional) Wandseitiger Verriegelungsschieber Verriegelung
SF 20 with vertical profiles (optionally) Mit dem neuen, flächenbündigen Verschluss Optional kann ein Griff, ein Schloss und eine
im Außenrahmen lässt sich die Schiebetür ganz Verriegelung der Flügel von innen und außen
einfach und ohne Bücken ver- und entriegeln. eingesetzt werden.
Wall-mounted locking bar Locking mechanism
With the new flush-fitting lock in the outer A handle, a lock and a locking mechanism can
frame, the sliding door can be easily locked and be optionally fitted to the panel, both inside and
unlocked without bending down. outside.
Grifftypen // Types of handles
1 2 3 4 5 6 7
Innen // Interior
Außen // Exterior Innen / außen // Interior / exterior
Ganzglasschloss
Das neue Ganzglasschloss erhöht die Sicherheit 1 Kunststoffknauf, Ø 50 mm 1 Plastic knob, Ø 50 mm
und ermöglicht den Einsatz eines PZ, wahlweise 2 Edelstahlknauf, Ø 50 mm 2 Stainless steel knob, Ø 50 mm
zum Ver- und Entriegeln von innen und / oder 3 Muschelgriff, Edelstahl, Ø 80 mm 3 Recessed stainless-steel mould, Ø 80 mm
außen. 4 Wandseitiger Verriegelungsschieber 4 Wall-mounted locking bar
5 Aluminiumgriff 5 Aluminium handle
All-glass lock 6 Edelstahlschloss mit Profilzylinder aussen, 6 Stainless steel lock with profile cylinder outside,
The new all-glass lock increases security and Knauf innen knob inside
allows the use of a profile cylinder optionally 7 Edelstahlschloss mit Profilzylinder aussen, 7 Stainless steel lock with profile cylinder outside,
for locking and unlocking from the inside and/ Knauf innen mit Gegenkasten (mittig) knob inside with counter box (center)
or outside.
07
