Hartstoffscheider & Destoner Hard Particle Separators & Destoner - Umwelttechnik | Environmental Technology - IFE Bulk
Umwelttechnik | Environmental Technology

           Hartstoffscheider & Destoner
     Hard Particle Separators & Destoner

                                           www.ife-bulk.com
Hartstoffscheider & Destoner Hard Particle Separators & Destoner - Umwelttechnik | Environmental Technology - IFE Bulk
Die Hart- bzw. Störstoffabscheidung
    Separation of hard, heavy or 3D materials

    In der Recyclingbranche – insbesondere im Müllbereich – ist      In the recycling industry – particularly in the waste sector
    das Ausschleusen von „störenden Hartstoffen“ ein oft not-        – the removal of hard, heavy or 3D material is a neces-                               Das Prinzip                                                                                  Materialaufgabe von oben, ent-
    wendiger Prozessschritt. In anderen Recyclingbereichen wie       sary step. In other recycling sectors, such as shredding                                                                                                                           gegen der Förderrichtung
    z.B. Shredderanlagen steht hingegen die Wertschöpfung im         plants, adding value to the material is the priority. IFE                             Die Trennbleche bewirken eine Auftei-
    Vordergrund. Aus dem Portfolio von IFE gibt es dafür zwei        offers two custom solutions tailored to this application:                             lung des Förderstroms in einzelne Teil-                                                      Material feed from above, oppo-
    auf diesen Einsatzbereich zugeschnittene Möglichkeiten: den      the Hard particle separator and the Destoner.                                         ströme, sowie eine Sortierung von Hart-                                                      site the direction of conveyance
    Harstoffscheider und den Destoner.                                                                                                                     stoffen und Leichtgut.
                                                                                                                                                           Durch die Kombination von Trennble-
                                                                                                                                                           chen, Fallhöhe und Schwingungscha-
                                                                                                                                                           rakteristik können Anpassungen an den

    Hartstoffscheider                                                                                                                                      jeweiligen Bedarfsfall leicht durchgeführt
                                                                                                                                                           werden.
    Hard particle separators
                                                                                                                                                                                                         Körperförmige, schwere Teile
                                                                                                                                                           Operating Principle                           fallen nach unten, flächenför-
                                                                                                                                                                                                         mige, leichte Teile werden nach
    Einsatzgebiete                                                   Range of application                                                                  The separating plates divide the material     oben gefördert.
                                                                                                                                                           flow into individual partial flows and sort
    Der typische Einsatz ist im feinen Bereich mit Korngrößen bis    Typical use is in the fine area with grain sizes of up to                             hard from light materials.                    Heavy, solid parts fall down-
    ca. 50/60 mm. Als klassischer Einsatzfall für diese Maschine     50/60 mm. A typical application for this machine is the                               The combination of separating plates,         wards, flat and light fraction is
    kann das Nachreinigen von Fertigkompost genannt werden.          post-cleaning of finished compost. Glass, stones, etc.                                drop height and vibration characteristics     conveyed upwards on the se-
    Glas, Steine, etc. werden mit höchster Effizienz abgeschieden.   are separated with the highest efficiency.                                            facilitates easy adaptation to the respec-    parating plates.
                                                                                                                                                           tive application requirements.

    Die perfekte Lösung                                              The perfect solution
                                                                                                                                                           Standard-Lieferumfang                                            Standard scope of supply

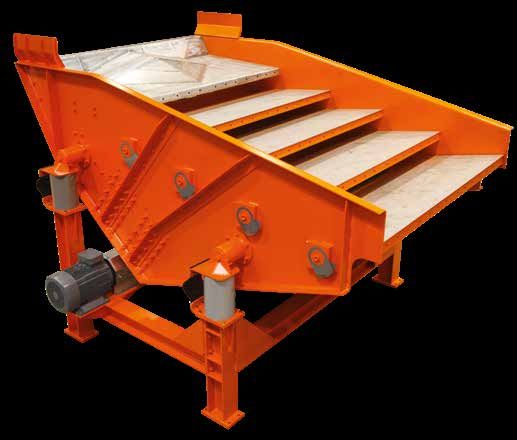

    Unser klassischer Hartstoffscheider ist ein schräg nach oben     Our classic Hard particle separator is an upward inclined
    schwingendes Vibrationsgerät. Die Förderbahn besteht             vibrating device. It consists of two rows of cascading sepa-                          + Offenes Grundgerät                                            + Open basic device
    aus zwei Reihen kaskadenartig übereinander angeordneter          rating plates arranged on top of each other, which can be
    Trennbleche, welche individuell einstellbar sind.                individually adjusted.                                                                + Kaskadenförmige Trennbleche in doppelter                      + Double-row cascading separating plates with upward
                                                                                                                                                             Reihe schräg nach oben angeordnet, einstellbar                  inclination, adjustable

                                                                                                                                                           + Antrieb durch Unwuchtmotore oder Unwuchterreger               + Driven by unbalanced motors or unbalanced exciters

                                                                                                                                                           + Verlagerung                                                   + Elastic mounting

                                                                                                                                                           Sonderausstattung                                               Optional features

                                                                                                                                                           + Aufgaberinne                                                  + Feeder

                                                                                                 Hartstoffscheider in der Hausmüllaufbereitung             + Einlaufschurre                                                + Infeed chute
                                                                                                 Hard particle separator processing domestic
                                                                                                 waste
                                                                                                                                                           + Stationäre Abdeckung                                          + Stationary cover

                                                                                                                                                           + Aufstellgerüst                                                + Set-up frame

                                                                                                                                                           + Auslaufschurre                                                + Discharge chute

                                                                                                                                                           + Sondermodell mit Luftunterstützung (= Type UHL)               + Special model with air support (= type UHL)

                                                                                                                                                           + Andere Abmessungen                                            + Other dimensions

                                                                                                 Hartstoffscheider zur Aufbereitung von Gewerbemüll
                                                                                                 Hard particle separator for processing industrial waste

2                                                                                                                                                                                                                                                                                          3
Hartstoffscheider & Destoner Hard Particle Separators & Destoner - Umwelttechnik | Environmental Technology - IFE Bulk
Die Hart- bzw. Störstoffabscheidung
    Separation of hard, heavy or 3D materials

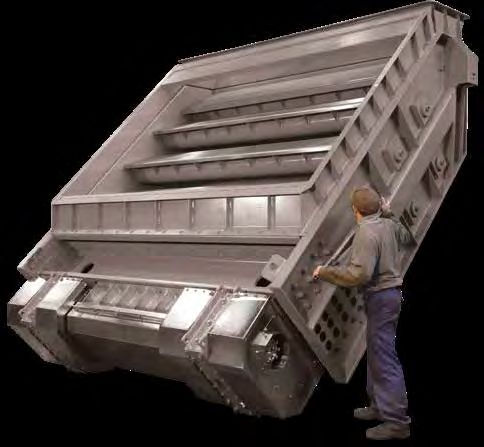

    Destoner
    Destoner                                                                                                                                    Das Prinzip                                                     Operating Principle

                                                                                                                                                Die Materialaufgabe erfolgt im Gegensatz zum Hartstoff-         In this horizontal unit the light fraction is transported
    Einsatzgebiet                                                 Range of application                                                          scheider in Förderrichtung, die leichte Fraktion wird nach      forward, the hard, heavy 3D material runs to the back
                                                                                                                                                vorne ausgetragen. Die körperförmigen Hartteile fallen über     of the plates.
    Typische Aufgabematerialien sind Baumischabfälle und          Typical feed materials are mixed construction waste and                       die Trennbleche nach unten.
    Sperrmüll aber auch Shreddergut. Die Aufgabekörnung           bulky waste but also shredder material. The feed grain
    kann bis ca. 500 mm betragen.                                 size can be up to approx. 500 mm.

    Die perfekte Lösung                                           The perfect solution

    Die Förderbahn ist als Eindecker ausgebildet und besteht      The Destoner consists of a row of separating plates that
    aus einer Reihe individuell in der Neigung einstellbarer      can be individually adjusted in their inclination. The move-
    Trennbleche. Die Förderung bzw. Trennung wird nur durch       ments and separation are reached through vibration only
    die Vibration und die Wirkung der einstellbaren Trennbleche   and through the respective angle of the adjustable plates.
    erzielt.

                                                                                                                                                 Standard-Lieferumfang Destoner                               Standard scope of supply Destoner

                                                                                                                                                 + Offenes Grundgerät                                         + Open basic device

                                                                                                                                                 + Kaskadenförmige Trennbleche, einstellbar,                  + Cascading separating plates, adjustable,
                                                                                                                                                   horizontal angeordnet                                        horizontally arranged

                                                                                                                                                 + Antrieb durch Unwuchterreger unterhalb der Förderbahn      + Driven by unbalanced exciter below the tray
                                                                                              Destoner zur Aufbereitung von Elektronikschrott
                                                                                              Destoner for processing electronic waste                                                                        + Elastic mounting
                                                                                                                                                 + Verlagerung

                                                                                                                                                 Sonderausstattung Destoner                                   Optional features Destoner

                                                                                                                                                 + Gegenschwingrahmen                                         + Isolating frame

                                                                                                                                                 + Aufstellgerüst                                             + Set-up frame

                                                                                                                                                 + Sondermodell mit nur einer Platte (=Sortierschrägtisch)    + Special model with only one plate (= Table separator)

                                                                                              Destoner bei der Verarbeitung von Hausmüll         + Andere Abmessungen                                         + Other dimensions
                                                                                              Destoner is processing household waste

4                                                                                                                                                                                                                                                                           5
Hartstoffscheider & Destoner Hard Particle Separators & Destoner - Umwelttechnik | Environmental Technology - IFE Bulk
Abmessungen
    Dimensions

    Hartstoffscheider                                                                                                                                      Destoner
    Hard particle separators                                                                                                                               Destoner

                                                                                Abmessungen                           Gewicht                                                                                                          Abmessungen                           Gewicht
                                Type                                                                                                           Motor                                   Type                                                                                                           Motor
                                                                                 Dimensions                           Weight                                                                                                            Dimensions                           Weight
                                Model                                                                                                          Motor                                   Model                                                                                                          Motor
                                                                                    [mm]                               [kg]                                                                                                                [mm]                               [kg]
                                                                                                                       gesamt                                                                                                                                                 gesamt
                                                                               B                    L                                           [kW]                                                                                  B                    L                                           [kW]
                                                                                                                        total                                                                                                                                                  total
                    UH 500x2500 F-2LM655T                                    500                  2500                   700                    2 x 0,9                    UH 500x2500 F-2LM655T                                    500                  2500                   700                    2 x 0,9
                    UH 1000x2500 F-2LM662T                                   1000                 2500                  1400                    2 x 1,8                    UH 1000x2500 F-2LM662T                                  1000                  2500                  1400                    2 x 1,8
                    UH 1600x2500 F-2LM665T                                   1600                 2500                  2000                    2 x 2,31                   UH 1600x2500 F-2LM665T                                  1600                  2500                  2000                    2 x 2,31
                    UH 2000x2500 F-2LM670T                                   2000                 2500                  2600                    2x4                        UH 2000x2500 F-2LM670T                                  2000                  2500                  2600                    2x4
                    UH 2000x3500 F-UG40                                      2000                 3500                  4300                     11                        UH 2000x3500 F-UG40                                     2000                  3500                  4300                     11
                    UH 2500x2500 F-UG40                                      2500                 2500                  4700                     11                        UH 2500x2500 F-UG40                                     2500                  2500                  4700                     11
                    UH 2500x3500 F-UG 60                                     2500                 3500                  6200                     15                        UH 2500x3500 F-UG 60                                    2500                  3500                  6200                     15
                    UH 3000x2500 F-2UG40                                     3000                 2500                  7100                     22                        UH 3000x2500 F-2UG40                                    3000                  2500                  7100                     22
                    UH 3000x3500 F-2UG40                                     3000                 3500                  8100                     22                        UH 3000x3500 F-2UG40                                    3000                  3500                  8100                     22

    Maße sind lediglich Richtangaben und abhängig von endgültiger Ausführung und Einbausituation. Änderungen, Druckfehler und Irrtümer vorbehalten.        Maße sind lediglich Richtangaben und abhängig von endgültiger Ausführung und Einbausituation. Änderungen, Druckfehler und Irrtümer vorbehalten.
    Dimensions are guidelines only and depend on the design and installation situation. Modifications, typing errors and mistakes subject to change.       Dimensions are guidelines only and depend on the design and installation situation. Modifications, typing errors and mistakes subject to change.

6                                                                                                                                                                                                                                                                                                                 7
