TECHNICAL DATA SHEET
 SMOKEJET
Product description

The SMOKEJET is a louvre ventilator which, in addition to its function as a smoke and heat exhaust ventilation system, can also be used as a
natural ventilation unit. It uses the advantages of a smoke and heat exhaust ventilation unit and also ensures natural air exchange and daylight
in buildings. In addition to a variety of installation options in the roof, the SMOKEJET can also be integrated into any wall construction as a
supply air system. Due to its high stability, its low weight and the comprehensive application possibilities, the SMOKEJET is always appreciated
by architects and building owners.
TECHNICAL DATA SHEET SMOKEJET - Roda Licht- und ...
Construction features

The SMOKEJET consists of an aluminium frame construction made of alloy AIMg3 and a number of pivoting, aerodynamically shaped louvres
corresponding to the size. For the infill of the louvres, you can choose between aluminium, glass and PC. The louvres are opened and closed
with the aid of an internal pneumatic cylinder, actuator or pressure spring triggering unit (DFA drive). The louvre pivots are made of aluminium
and mounted in UV-resistant nylon bushes. Sealing brushes or EPDM seals reduce the outflow of warm air to a minimum.

Applications

Flat roof                   Ridged roof                   Wall             Shed roof                 Barrel skylight strip     Saddle skylight strip

                                                                           Advantages
                                                                           • Ideal for installation in shed roofs and roofs with an inclination
                                                                               of between 30° and 90° as well as in wall constructions
                                                                           • Can be customised for all roof openings up to 5.71m²
                                                                           • Can be used for daily ventilation (full ventilation with louvre
                                                                               position 90°)
                                                                           • Only one drive per unit required
                                                                           • The pneumatic or electric drive is fully concealed in the frame
                                                                           • Version with only one control line possible
                                                                           • Good aerodynamic efficiency
                                                                           • Gutters integrated into the louvres guide rainwater into lateral
                                                                               drainage channels and keep rainwater outside the building
                                                                           • Fire class A1 (in appropriate design)
                                                                           • Natural, energy-saving daylight illumination without glare when
                                                                               using PC softlite (the incidence of light from above is several
                                                                               times more effective than through side windows)
                                                                           • Hail- and fall-through-proof according to manufacturer's speci-
                                                                               fications
                                                                           • Low-maintenance
                                                                           • Use of dimensionally accurate cast parts for all brackets
                                                                           • Individual colouring possible thanks to powder coating
                                                                           • Drill-hole-free base connection via tension locks
                                                                           • The product is recyclable and comes without harmful materials

Natural ventilation and SHEV combined

The SMOKEJET ventilation and natural smoke exhaust ventilation system uses the thermal lift in the building depending on the pressure and
temperature difference for natural ventilation or natural smoke exhaust ventilation in the event of a fire. Daily ventilation independent of weather
conditions is provided via automated rain sensors. In case of fire, SMOKEJET opens automatically via the temperature or smoke detector.

Fire protection – for your safety

Whether in the industrial sector or in office buildings – in today's world, materials are predominantly used that release toxic gases when burnt.
The SMOKEJET louvre ventilator is equipped with an automatic thermal triggering mechanism. When the trigger temperature is reached in
case of fire, the unit opens independently of all other functions. The roda SMOKEJET functions via smoke detector impulse and the fire alarm
control panel in equal measures.

                                                                                                                                                       2
TECHNICAL DATA SHEET SMOKEJET - Roda Licht- und ...
Natural ventilation

    Especially in the summer months, industrial production facilities often experience production stoppages due to heat build-up and stale, bad
    air. The SMOKEJET louvre ventilator provides free and noiseless ventilation without additional energy expenditure. The higher the internal heat
    load, the more effective the ventilation effect. The natural ventilation of the SMOKEJET regulates itself via the temperature difference – without
    any additional control. Climate changes and ever higher precipitation rates have pushed conventional ventilation and fire ventilation systems –
    especially in the flat roof area - to their application limits. Not to mention the damage caused by environmental and weather influences. That's
    why we set ourselves the task of developing a system that offers optimal protection even in extreme bad weather. Ventilation, fire protection,
    smoke and heat exhaust ventilation work together effectively here.

    Natural lighting

    The transparent louvres of the SMOKEJET louvre vent allow natural daylight to enter the building even when it is closed. This not only saves
    lighting costs but also has a proven positive effect on employee motivation. In this way, SMOKEJET supports the amortisation of the system
    through active energy saving.

    Louvre design

    Depending on the area of application, the following louvre variants are available for the SMOKEJET louvre ventilator:

                                A1                                                                        PC

                                Single-skin aluminium louvre                                              Polycarbonate louvre

                                A2                                                                         GL

                                Double-skin aluminium louvre                                               Glass louvre

      Opening mechanism in case of fire

      Pneumatically operated:                                                  Electrically operated via a SHEV control panel with buffer accumulators:
      • Automatically via a thermal valve (TVV) and connected CO2              • Via a SHEV control panel with buffer accumulators
          cartridge                                                            • Via smoke detector or SHEV button
      • Via a fire emergency switch box with CO2 cartridge                     • With interconnected fire alarm control panel (optional)
      • Triggered via fire alarm control panel by smoke detector or
          SHEV button (optional)

     Activation for daily ventilation

     Via on-site compressed air supply via ventilation control box (for pneumatics) or SHEV control panel (for 24V actuators):
     • Ventilation control box
     • Button
     • Timer for night cooling (optional)
     • Wind and rain sensor for bad weather protection (optional)

3
TECHNICAL DATA SHEET SMOKEJET - Roda Licht- und ...

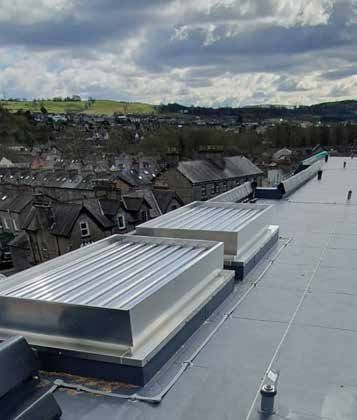

Sample applications

The Smokejet is compatible with all continuous rooflight systems and all on-site substructures in the roof and in the wall.

NSHEV type SMOKEJET in a shed roof                                       SMOKEJET with VSG infill

Unit integrated into a barrel skylight                                   MULTIJET with PC louvres integrated as a ventilation unit in a
                                                                         DELTALIGHT

Aluminium flange variations

                           F1                                                                           F2

                           •    Use in glazing                                                          •    Use under profiled roof

                           F3                                                                           F4

                           •    Use on profiled roof                                                    •    Direct bonding

                           F5                                               S

                           •    Use on base                                 •    Special construction

                                                                                                                                          4
TECHNICAL DATA SHEET SMOKEJET - Roda Licht- und ...
Product structure

    Unit flange                      Louvre          Control crosshead                                         Thermal triggering All-round box
                                                                                                               device (TTD)       profile
                                                                          Actuator or pneumatic cylinder
                                                                          with end position locking

    SMOKEJET leading advantage in detail

                                                                 SMOKEJET
              Weather-protected ventilation can be
              provided with the aid of a rain sensor.
              The louvres close automatically when
              moisture occurs.

                                                                                                                  Pneumatic control box for open-close
                                                                                                                  control of universal louvres. With
                      Rain detection system consisting of                                                         connection options for automatic rain
      Rain detector
      401 C           rain sensor and evaluation station.                                                         sensors and fire emergency alarm box.

    SHEV designs

    (Thermal) Release                                       Pneumatic                                      Electrically
    Thermal releases, often also called thermal             Pneumatically operated via thermal priority    Electrically 24V (0,8A) operated via a SHEV
    triggering devices or TTDs, are used to trig-           valve (TPV) and connected CO2 cartridge.       control panel with buffer accumulators.
    ger a smoke and heat exhaust ventilation
    unit (SHEV) locally in the event of a fire.

5
Ageo value in m² (geometrically free opening area)

                                                            Width in mm (freely selectable)
  Length in
  mm (fixed     576     626     726     826     926    1026     1126    1226    1326     1426   1526   1626   1726   1826   1926
   value)
     705        0.41    0.44    0.51    0.58    0.65   0.72      0.79    0.86    0.93    1.01   1.08   1.15   1.22   1.29   1.36

     838        0.48    0.52    0.61    0.69    0.78   0.86      0.94    1.03    1.11    1.19   1.28   1.36   1.45   1.53   1.61

     971        0.56    0.61    0.7     0.8     0.9     1        1.09    1.19    1.29    1.38   1.48   1.58   1.68   1.77   1.87

    1104        0.64    0.69    0.8     0.91    1.02   1.13      1.24    1.35    1.46    1.57   1.68   1.8    1.91   2.02   2.13

    1237        0.71    0.77    0.9     1.02    1.15   1.27      1.39    1.52    1.64    1.76   1.89   2.01   2.14   2.26   2.38

    1370        0.79    0.86    0.99    1.13    1.27   1.41      1.54    1.68    1.82    1.95   2.09   2.23   2.36   2.5    2.64

    1503        0.87    0.94    1.09    1.24    1.39   1.54      1.69    1.84    1.99    2.14   2.29   2.44   2.59   2.74   2.89

    1636        0.94    1.03    1.19    1.35    1.51   1.68      1.84    2.01    2.17    2.33   2.5    2.66   2.82   2.99   3.15

    1769        1.02    1.11    1.28    1.46    1.64   1.81      1.99    2.17    2.35    2.52   2.7    2.88   3.05   3.23   3.41

    1902         1.1    1.19    1.38    1.57   1.76    1.95      2.14    2.33    2.52    2.71   2.9    3.09   3.28   3.47   3.66

    2035        1.17    1.27    1.48    1.68   1.88    2.09      2.29    2.49    2.7     2.9    3.11   3.31   3.51   3.72   3.92

    2168        1.25    1.36    1.57    1.79   2.01    2.22      2.44    2.66    2.87    3.09   3.31   3.53   3.74   3.96   4.18

    2301        1.33    1.44    1.67    1.9    2.13    2.36      2.59    2.82    3.05    3.28   3.51   3.74   3.97   4.2    4.43

    2434        1.4     1.52    1.77    2.01   2.25    2.5       2.74    2.98    3.23    3.47   3.71   3.96   4.2    4.44   4.69

    2567        1.48    1.61    1.86    2.12   2.38    2.63      2.89    3.15    3.4     3.66   3.92   4.17   4.43   4.69   4.94

    2700        1.56    1.69    1.96    2.23    2.5    2.77      3.04    3.31    3.58    3.85   4.12   4.39   4.66   4.93   5.2

    2833        1.63    1.77    2.06   2.34    2.62    2.91      3.19    3.47    3.76    4.04   4.32   4.61   4.89   5.17   5.46

    2966        1.71    1.86    2.15   2.45    2.75    3.04      3.34    3.64    3.93    4.23   4.53   4.82   5.12   5.42   5.71
Aw value in m² * (aerodynamically effective opening area)

                                                                Width in mm (freely selectable)
   Length in
   mm (fixed      576      626     726      826      926   1026     1126    1226    1326     1426   1526   1626   1726   1826   1926
    value)
      705         0.28    0.31     0.36     0.38    0.42   0.47      0.52    0.56    0.61    0.65   0.7    0.75   0.79   0.84   0.88

      838         0.34    0.37     0.43     0.45     0.5   0.56      0.61    0.67    0.72    0.78   0.83   0.89   0.94   0.99   1.05

      971         0.39    0.43     0.49     0.52    0.58   0.65      0.71    0.77    0.84     0.9   0.96   1.03   1.09   1.15   1.22

     1104         0.45    0.48     0.56     0.59    0.66   0.74      0.81    0.88    0.95    1.02   1.1    1.17   1.24   1.31   1.38

     1237         0.5     0.54     0.63     0.66    0.74   0.82      0.91    0.99    1.07    1.15   1.23   1.31   1.39   1.47   1.55

     1370         0.55     0.6      0.7     0.74    0.82   0.91       1      1.09    1.18    1.27   1.36   1.45   1.54   1.63   1.72

     1503         0.61    0.66     0.71     0.81     0.9    1        1.1     1.2     1.3     1.39   1.49   1.59   1.69   1.78   1.88

     1636         0.66    0.72     0.77     0.88    0.98   1.09      1.2     1.3     1.41    1.52   1.62   1.73   1.84   1.94   2.05

     1769         0.71    0.78     0.83     0.95    1.06   1.18      1.29    1.41    1.52    1.64   1.75   1.87   1.98   2.1    2.21

     1902         0.77    0.83      0.9     1.02    1.14   1.27      1.39    1.52    1.64    1.76   1.89   2.01   2.13   2.26   2.38

     2035         0.82    0.89     0.96     1.09    1.22   1.36      1.49    1.62    1.75    1.89   2.02   2.15   2.28   2.42   2.55

     2168         0.87    0.95     1.02     1.16     1.3   1.45      1.59    1.73    1.87    2.01   2.15   2.29   2.43   2.57   2.71

     2301         0.93    1.01     1.09     1.24    1.38   1.53      1.68    1.83    1.98    2.13   2.28   2.43   2.58   2.73   2.88

     2434         0.98    1.07     1.15     1.31    1.47   1.62      1.78    1.94    2.1     2.26   2.41   2.57   2.73   2.89   3.05

     2567         1.04    1.12     1.21     1.38    1.55   1.71      1.88    2.05    2.21    2.38   2.55   2.71   2.88   3.05   3.21

     2700         1.09    1.18     1.27     1.45    1.63   1.8       1.98    2.15    2.33    2.5    2.68   2.85   3.03   3.2    3.38

     2833         1.14    1.24     1.34     1.52    1.71   1.89      2.07    2.26    2.44    2.63   2.81   2.99   3.18   3.36   3.55

     2966         1.2      1.3      1.4     1.59    1.79   1.98      2.17    2.36    2.56    2.75   2.94   3.13   3.33   3.52   3.71

*Values may vary with different installation positions
M.A.I GMBH & CO. KG                                                 LEBKUCHEN-SCHMIDT

Project:                                                            Project:

According to the existing fire protection concept, SHEV systems     To solve the problem of dissipating the enormous waste heat gen-
were integrated into the three 60 m long shed buildings. In order   erated during baking, the entire ventilation system of the production
to avoid glare in sunny weather, the decision was made to use the   halls was renewed.
SMOKEJET louvre system for the renovation of the shed buildings.

Systems:                                                            Systems:

•   14 x ventilation systems with SHEV function type SMOKEJET       •   Louvre ventilator type SMOKEJET for SHEV use
    JA11-0715-K-P2                                                  •   Louvre ventilator type SMOKEJET with insect protection for SHEV
•   A total of 400 m² polycarbonate multi-wall panels type 16/6         and ventilation
    HR5                                                             •   Multi-purpose ventilator type MULTIJET with insect protection for
                                                                        SHEV and all-weather ventilation
                                                                    •   Double opening vent type PHOENIX for SHEV use
                                                                    •   Single opening vent type PHOENIX with fixed cover as light ele-
                                                                        ment

                                                                                                                                            8
9
Sizes

    The units can be manufactured in all length dimensions and defined width dimensions between 576 x 705 mm and 2226 x 2966 mm.
    The length results from the height of the individual louvres of 133 mm. (Width = number of louvres x 133 mm + 40 mm for the frame)

    Depending on the location and requirements, the most suitable version can also be selected from various designs with regard to different:

    •    Base connections (EUROZARGE/ EUROSOCKEL)
    •    Flange designs

Smoke and Heat Exhaust Ventilation Systems

Smoke and heat exhaust ventilation systems are a necessary component of preventive fire protection. Their task is to save lives by creating
a smoke-free layer above the ground. At the same time, they ensure the protection of material assets and the immediate extinguishing of the
fire through the removal of smoke.

SHEV systems contribute to this like no other fire protection measure:

•       Keep rescue and firefighting routes clear
•       Facilitate firefighting by creating a smoke-free layer
•       Avoid flashover and thus the full fire
•       Protect facilities
•       Reduce consequential fire damage caused by fire gases and thermal decomposition products
•       Avoid exposing components to fire

Temperature parameters according to DIN EN 12101-2 and test results
Our NSHEVs reliably open into the SHEV position in less than 60 seconds...

              ...and ensure high smoke discharge volumes                  Flow rate coefficient Cv between 0.5 and 0.7
                                                                          Aerodynamically effective opening area Aw between 0.28 m² and 3.71 m²

              ...after endurance test – 1,000 times in SHEV position      RE 1000
              and 10,000 times in ventilation position                    Ventilation 10,000

              ...under snow load                                          up to SL 1000

              ...down to indoor temperature of -15 °C                     T (00), T (-05) and T (-15)

              ...after suction loads caused by wind                       WL 750 to WL 2500

              ...when exposed to fire                                     B300

                                                                                                        MPA-geprüft nach:
                                                                                                        DIN EN 12101-2
                                                                                                        89 / 106 / EWG
                                                                                                        Registrier-Nr.:
                                                                                                        0432-CPD-210005695

                                                                                                                                                  10
Accessories

     The SMOKEJET ventilation and smoke exhaust ventilation unit can be equipped with further accessories on customer request, which brings
     effective advantages for the operator.

                        Insect protection grating                                            Hail protection

                        •   Ideal for industries with stringent hygiene                      •   With hail protection class HR5 available
                            regulations
                        •   Optionally available as a drawer
                        •   Easy cleaning during operation
                        •   No effect on ventilation performance

                        Wind and rain sensors                                                Paint coating in RAL

                        •   For automatic closing in wind and rain                           •   Customised powder coating for special
                        •   Operated as a group and individually                                 requirements
                        •   Vents can open even under high wind
                            speeds

                        Timer for night cooling                                              Variant MULTIJET

                        •   For energy-efficient building                                    •   weather independent ventilation
                            air conditioning

11
Scan this to discover more about
                                                                       roda systems!

                                                                                                                                             PHÖNIX

                                                                                                                                             Neben seiner Funktion als NRWG können Sie den PHÖNIX auch zur täglichen Lüftung einsetzen.
                                                                                                                                             Dabei wurde das Gerät so konstruiert, dass es extremen Witterungsbedingungen standhält.
                                                                                                                                             Auf Kundenwunsch erhalten Sie den PHÖNIX unisoliert, isoliert oder in der Variante 33 als
                                                                                                                                             thermisch getrenntes System. Je nach Haubenausfachung ist ein Schalldämmwert bis 33 dB
                                                                                                                                             möglich.

                                                                                                                                             Die Hauben öffnen und schließen je nach Ausführung über Druckluftzylinder mit Endlagen-
                                                                                                                                             verriegelung in beiden Positionen oder über elektrisch betriebene Stellmotoren. EPDM-
                                                                                                                                             Profildichtungen unterstützen die Dichtigkeit. Der PHÖNIX wird auf Wunsch mit Durchsturzgittern
                                                                                                                                             geliefert, mit deren Hilfe die geforderte Durchsturzsicherheit gewährleistet wird. Insekten- und
                                                                                                                                             Vogelschutzgitter sind optional ebenfalls erhältlich.

                                                                                                                                             Vorteile:
                                                                                                                                             •   Ideal im Flachdachbereich mit flexiblen Baugrößen
                                                                                                                                             •   Zur täglichen Lüftung geeignet (Volllüftung bei Lüftungsstellung 90°)
                                                                                                                                             •   Dauertests mit 10.000 Öffnungsvorgängen bestätigen die stabile und funktionale Auslegung
                                                                                                                                                  sowie die hohe Qualität der verwendeten Materialien.
                                                                                                                                             •   Thermisch getrennte Version mindert Schwitzwasserprobleme
                                                                                                                                             •   Guter aerodynamischer Wirkungsgrad
                                                                                                                                             •   Guter U-Wert und geringe Spaltverluste
                                                                                                                                             •   Auch mit Dunkelklappen lieferbar
                                                                                                                                             •   Effiziente Abführung des Regenwassers über eine Mittelrinne
                                                                                                                                             •   Alle Scharniere bestehen aus Alugussteilen sowie Edelstahlbolzen und sind somit wartungsfrei.
                                                                                                                                             •   Die Anbindung der Antriebe erfolgt über teflonbeschichtete Bronzebuchsen
                                                                                                                                                 und ist somit wartungsfrei.
                                                                                                                                             •   Einfache Montage in alle Dachkonstruktionen bis zu einer Neigung von 90°
                                                                                                                                             •   Gerät mit EPDM-Dichtungen komplett silikonfrei

                                                                                                                                                                              PHOENIX AND MEGAPHOENIX                                                                                                                                                        DAYLIGHT TECHNOLOGY
                                                                                                                                             Der PHÖNIX entspricht den Anforderungen nach DIN EN 12101-2 und VdS 2159 (in
                                                                                                                                             Abhängigkeit von der Ausführung).

neben seiner Funktion als NRWG zur täglichen Lüftung einsetzen
 ruiert, dass er auch extremen Witterungsbedingungen standhält.
 ie (optional) in thermisch getrennter Ausführung nach DIN 4108,
                                                                                                                                             Zusätzlich sind die pneumatisch angetriebenen Geräte PX1 und PX2 in entsprechender
midstege erfolgt. Zudem kann der FIREFIGHTER neben Aluminium
                                                                                                                                             Ausführung hinsichtlich Explosionsschutz (ATEX) der EU-Richtlinie 94/9/EG mit Hinweis auf die
 tional Lumira™ gefüllt) auch mit Isolierglas ausgefacht werden.                                                                             Normen EN 1127-1, EN 13463-1 und EN 13463-5 geprüft.
n bestehen dabei aus stranggepresstem Aluminium der Legierung
en aus AlMg3).
                                                                                                                                             Einsatzbereich:
der Hauben erfolgt mittels Druckluft über zwei Pneumatikzylinder                                                                             • Flachdach
n beiden Positionen. Vulkanisierte EPDM-Profildichtungen stellen                                                                             • Sheddach
 REFIGHTER wird auf Wunsch mit Durchsturzgittern geliefert, mit
                                                                                                                                             • Oberlichtband
 geforderte Durchsturzsicherheit gewährleisten kann. Insekten- und
                                                                                                                                             • Satteloberlichtband
 al ebenfalls erhältlich.

  h mit flexiblen Baugrößen                                                                                                                  Bild: NRWG vom Typ PHÖNIX auf einer großen Lagerhalle im spanischen Meco

  zbar (Volllüftung bei Lüftungsstellung 90°)
 s 56 dB
 ch DIN 4108 (in entsprechender Ausführung) setzt die Gefahr von
 utlich herab.
Öffnungs- und Schließvorgängen bestätigen die stabile Auslegung
er verwendeten Materialien.
Wirkungsgrad
 e Spaltverluste
  lieferbar
  aus Alugussteilen
 ebe erfolgt über teflonbeschichtete Bronzebuchsen
  ist somit wartungsfrei.
 Regenwassers über Mittelrinnen

                                                                                                                                                                                                                                                                                                                                                             NATURAL AND MECHANICAL
 gen komplett silikonfrei

                                                                                                                                                                              FIREFIGHTER
 den Anforderungen nach DIN EN 12101-2 und VdS 2159 (in
 rung).

                                                                                                                                                          VenturiSmoke VS2

                                                                                                                                                          Beim VenturiSmoke VS2 handelt es sich um eine Doppelklappe, die bis zu einer Größe von
                                                                                                                                                          2,5 x 3,5 Metern produziert werden kann. Auch der VS2 öffnet sowohl im Brandfall als auch zur
                                                                                                                                                          täglichen Lüftung mit einem Öffnungswinkel von 90°.

                                                                                                                                                          Die Hauben öffnen und schließen je nach Ausführung über Druckluftzylinder mit Endlagen-
                                                                                                                                                          verriegelung in beiden Positionen oder über elektrisch betriebene Stellmotoren. EPDM-
                                                                                                                                                                                                                                                                                                                                                             VENTILATION
                                                                                                                                                          Profildichtungen unterstützen die Dichtigkeit. Der VS2 wird auf Wunsch mit Durchsturzgittern
                                                                                                                                                          geliefert, mit deren Hilfe die geforderte Durchsturzsicherheit gewährleistet wird. Insekten- und
                                                                                                                                                          Vogelschutzgitter sind optional ebenfalls erhältlich.

 inem Atrium aus Glas                                                                                                                                     Vorteile:
                                                                                                                                                          •    Ideal im Flachdachbereich mit flexiblen Baugrößen
                                                                                                                                                          •    Zur täglichen Lüftung geeignet (Volllüftung bei Lüftungsstellung 90°)
                                                                                                                                                          •    Dauertests mit 10.000 Öffnungsvorgängen bestätigen die stabile und funktionale Auslegung
                                                                                                                                                                sowie die hohe Qualität der verwendeten Materialien.
                                                                                                                                                          •    Auf konischem Sockel bis zu einer geometrischen Öffnungsfläche von 10 m² realisierbar
                                                                                                                                                          •    Aerodynamisch wirksame Öffnungsfläche bis 6,7 m²
                                                                                                                                                          •    Mit einer Ausfachung bis 56 mm Stärke sind U-Werte unter 1 W/m²K möglich
                                                                                                                                                          •    Auch mit Dunkelklappen lieferbar
                                                                                                                                                          •    Effiziente Abführung des Regenwassers über eine Mittelrinne
                                                                                                                                                          •    Alle Scharniere bestehen aus Strangpressprofilen mit Edelstahlbolzen und sind somit
                                                                                                                                                               wartungsfrei.
                                                                                                                                                          •    Die Anbindung der Antriebe erfolgt über teflonbeschichtete Bronzebuchsen
                                                                                                                                                               und ist somit wartungsfrei.

                                                                                                                                                                                                                                                                                                                                                             SMOKE AND HEAT
                                                                                                                                                          •    Kann komplett vormontiert oder in Modulen geliefert werden
                                                                                                                                                          •    Gerät mit EPDM-Dichtungen komplett silikonfrei
                                                                                                                                                          •    Das System kann vor dem Einkleben der Dachhaut komplett montiert werden.

                                                                                                                                                                              VENTURISMOKE VS1/VS2
                                                                                                                                                          Der VenturiSmoke VS2 entspricht den Anforderungen nach DIN EN 12101-2
                                                                                                                                                          (in Abhängigkeit von der Ausführung).

                                                                                                                                                          Einsatzbereich:
                                                                                                                                                          • Flachdach (bis max. 15° geneigte Dachflächen)                                                                                                                                                    EXHAUST VENTILATION
                                                                                                                                              SMOKEJET

                                                                                                                                              Der SMOKEJET ist ein Jalousie-Lüfter als natürlich wirkendes Lüftungs- und Rauchabzugsgerät.
                                                                                                                                              Im Wesentlichen    besteht
                                                                                                                                                        Bild: NRWG       er aus einer
                                                                                                                                                                   Typ VenturiSmoke VS2 Aluminium-Rahmenkonstruktion
                                                                                                                                                                                        auf dem Dach einer Industriehalle der Legierung AIMg3
                                                                                                                                              und einer der Baugröße entsprechenden Anzahl an schwenkbaren, aerodynamisch geformten
                                                                                                                                              Lamellen, die mit Dichtungen versehen sind. Bei der Lamellenausfachung wählen Sie flexibel
                                                                                                                                              zwischen Aluminium, Glas und PC. Das Öffnen und Schließen der Lamellen erfolgt mit Hilfe
                                                                                                                                              eines Pneumatikzylinders, eines Stellmotors oder einer Druckfeder-Auslöseeinheit (DFA-
                                                                                                                                              Antrieb). Neben einer Vielzahl an Einbaumöglichkeiten im Dach lässt sich der SMOKEJET auch
                                                                                                                                              als Zuluftsystem in jede Wandkonstruktion integrieren. Insekten- und Vogelschutzgitter sind
                                                                                                                                              optional erhältlich.

                                                                                                                                              Vorteile:
                                                                                                                                              • Ideal zum Einbau in Sheddächern und Dächern mit einer Neigung von 30° bis 90° sowie in
                                                                                                                                                Wandkonstruktionen
                                                                                                                                              • Individuelle Anpassung an jede Dachöffnung bis 5,71 m²

                                                                                                                                                                              SMOKEJET AND MULTIJET                                                                                                                                                          RENOVATION
                                                                                                                                              • Zur täglichen Lüftung nutzbar (Volllüftung bei Lamellenstellung 90°)
                                                                                                                                              • Nur ein Antrieb je Gerät erforderlich
                                                                                                                                              • Der Antrieb verschwindet komplett im Rahmen.
                                                                                                                                              • Bei pneumatischem Antrieb mit Rückhaltefeder nur eine Steuerleitung erforderlich
                                                                                                                                              • Guter aerodynamischer Wirkungsgrad
                                                                                                                                              • In die Lamellen integrierte Regenrinnen führen das Regenwasser in seitliche Ablaufrinnen und
                                                                                                                                                halten es außerhalb des Gebäudes.
                                                                                                                                              • Gerät komplett silikonfrei

                                                                                                                                              Der SMOKEJET entspricht den Anforderungen nach DIN EN 12101-2 und VdS 2159 (in
                                                                                                                                              Abhängigkeit von der Ausführung).

                                                                                                                                              Einsatzbereich:
                                                                                                                                              • Flachdach
                                                                                                                                              • Oberlichtband
                                                                                                                                              • Sheddach

                                                                                                                                                                                                                                                                                                                                                             MIROTEC GLASS AND
                                                                                                                                              Bild: SMOKEJET mit Polycarbonat als Lamellenausfachung

                                                                                                                                                                 SMOKEJET

                                                                                                                                                                              SMOKE CURTAINS
                                                                                                                                                                 Mit Dichtbürsten bzw. EPDM- Dichtungen wird das Abströmen von Warmluft auf ein Minimum
                                                                                                                                                                 reduziert. Lamellen-Drehpunkte sind aus Aluminium gefertigt und in UV-beständigen Nylon-
                                                                                                                                                                                                                                                                                                                                                             METAL CONSTRUCTIONS
                                                                                                                                                                 buchsen gelagert.

                                                                                                                                                                                                       Geräteflansch              Lamelle     Steuertraverse                  umlaufendes
                                                                                                                                                                                                                                                                              Kastenprofil
                                                                                                                                                                                                                                  Stellmotor oder Pneumatik-Zylinder
                                                                                                                                                                                                                                  mit Endlagenverriegelung
                                                                                                                                                                                                                                                                 Thermo-Auslösegerät (TAG)

                                                                                                                                                                 Lamellen:

                                                                                                                                                                             LOUVER WINDOWS                                                                                                                                                                  LAMILUX DAYLIGHT SYSTEMS
                                                                                                                                                                             A1 - einschalige Alu-Lamelle                                                    A2 - doppelschalige Alu-Lamelle

                                                                                                                                                                             GL - einschalige VSG-Lamelle                                                    PC - Polycarbonat-Lamelle in den Varianten
                                                                                                                                                                                                                                                             8 mm und 8+8 mm (dargestellt 8 mm)

                                                                                                                                                                 Antriebe:
                                                                                                                                                                 Der Antrieb der Lamellen erfolgt wahlweise elektrisch über einen Linearantrieb, pneumatisch über
                                                                                                                                                                 einen Zylinder wahlweise mit einer Zuleitung (zu über Federantrieb) oder zwei Zuleitungen (auf /
                                                                                                                                                                 zu pneumatisch), oder über eine Druckfeder-Auslöseeinheit (DFA-Antrieb). Die Lüftungsfunktion
                                                                                                                                                                 wird in Verbindung mit einem pneumatischen Antrieb (PDFA) oder einem elektrischen Antrieb

                                                                        The technical data listed in this brochure correspond to the current status at the time of printing and are subject to change. Our technical data refer to calculations, supplier information or have
EJET in die Halle eines Logistik-Dienstleisters integriert                                                                                                       (EDFA) realisiert.

                                                                                                                                                                 Größen:

                                                                        been determined by an independent testing institute in the course of a test in accordance with the applicable standards. The heat transfer coefficients for our plastic glazing were calculated using
                                                                                                                                                                 Die Herstellung der Geräte ist in allen Breiten- und definierten Längenabmessungen bis zu
                                                                                                                                                                 einer Größe von 2.226 x 2.966 mm möglich. Die Länge ergibt sich aus der Breite der einzelnen
                                                                                                                                                                 Lamellen von 133 mm.

                                                                        the “method of the finite elements” with reference values according to DIN EN 673 for insulating glass. In doing so, the temperature difference of 15 K between the outer surfaces of the material
                                                                                                                                                                 Länge = Anzahl der Lamellen x 133 mm + 40 mm für den Rahmen
 fnung            In ein EUROLIGHT integriertes Gerät                Mit Isolierglas ausgefachte SMOKEJETs   Mit Anschluss an ein Trapez-Satteldach

                                                                        was defined, taking into account practical experience and the specific characteristics of the plastic. The functional values refer only to test pieces in the dimensions intended for the test. No further
                                                                        guarantee for technical values is given. This applies in particular to changed installation situations or if subsequent measurements are made on the building site.

                                                                                                                                                                                                                                                                                                                        E.M.B. Products GmbH
                                                                                                                                                                                                                                                                                                          Rudolf-Diesel-Straße 6 | 46446 Emmerich am Rhein
                                                                                                                                                                                                                                                                                                                        Phone: +49 2822 69762
                                                                                                                                                                                                                                                                                                              contact@emb-products.de | www.roda.de
You can also read
