Heta Automatic Combustion
EN - IT - NL
Quick Guide EN 3-11
Guida Rapida IT 12-20
Sneglids NL 21-29
2
Quick Guide
Heta Automatic Combustion
EN
3
Dear Customer,
Thank you for purchasing a Heta Automatic Combustion (HAC) unit. We are confident that your
investment will provide you with excellent value and plenty of enjoyment, particularly if you follow
the advice and guidelines laid out in these instructions.
Heta A/S has performed a long series of comprehensive tests to ensure that you, the consumer,
can be sure that the stove is economical to use and gentle on the environment.
NB!
ALL the steps stated in the Installation Instructions must be followed correctly, otherwise it will
make no sense to continue to follow this Quick Guide.
Please read this Quick Guide before operating the stove, so as to avoid personal injury or dama-
ge to building parts or the product itself.
HETA A/S
Copyright © 2015. HETA
Jupitervej 22, 7620
Lemvig, Denmark
Tel. +45 96 63 06 00
E-mail: heta@heta.dk
We accept no liability for
printing errors and reserve
the right to change the
contents without notice.
Heta is a
registered trademark
belonging to Heta A/S.
Printed in Denmark.
First edition, 2015.
HAC SL-500 serie: 5032-0062
Revision 1.00 HAC SL-800 serie: 5032-0061
4

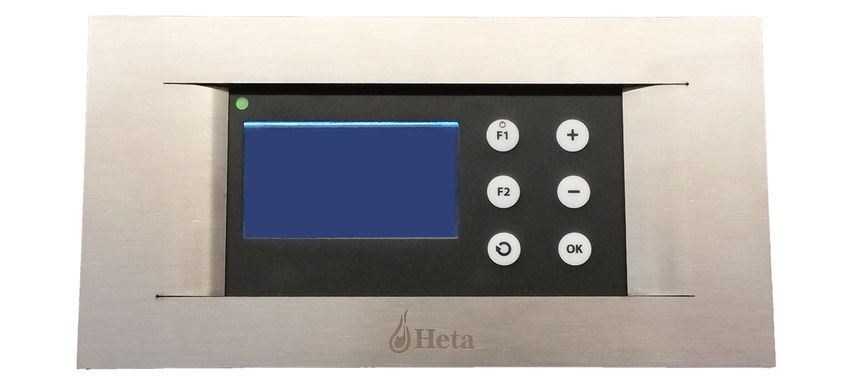

Overview of the display / control panel on HAC
A B C D
E
H G F
A: Status LED for the control unit
#error status = red LED
#standby = orange LED
#operation = green LED
B: Display
C: F1 / Start button
D: Menu button +
E: Menu button -
F: OK / Enter button
G: Select / Change button
H: F2 / Esc button
5

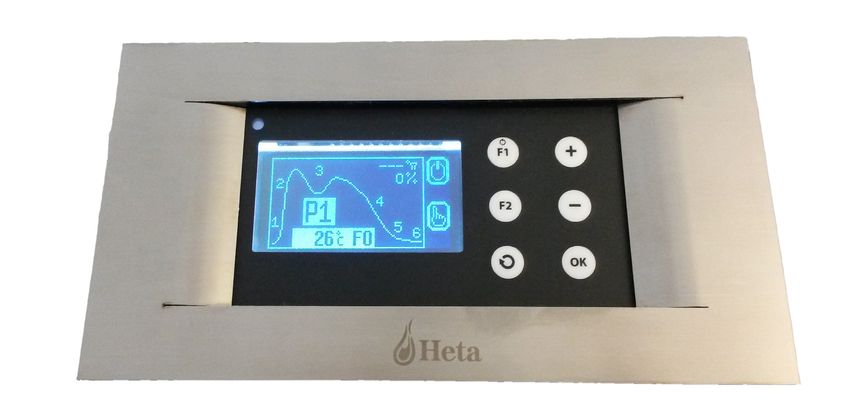

Overview menu
Current flue gas Usable buttons in the menu:
Percentage opening
temperature
Heat level selected of the damper
F1 / Start: Press when starting
combustion and when refuelling
with wood.
F2: Press and hold for manual use
of the damper. (Press F1 to return
to normal use).
+ / - : Press to select P1 - P2 - P3
Select / Change: Press to switch
to a different menu overview.
F0 / Stop: Standby phase. The HAC unit is awaiting initiation of the next combustion cycle. Du-
ring this phase, the damper is fully closed.
F?: A brief phase during which the HAC unit is waiting to switch to F0 or F1. During this phase,
the damper is fully open.
F1: Start phase. After loading the stove, press ‘Start’ and light the fuel. This phase will then start.
F2: Start-up phase. During this phase, the HAC unit is waiting for the stove to heat up until it
reaches the desired temperature. The HAC unit will then progress to the next phase. If the stove
does not reach the desired temperature, the HAC status will switch to F5.
F3: Combustion phase. During this phase, the HAC unit will constantly adjust the damper to
ensure that the combustion air flow is adapted to the heat level required (P1 – P2 – P3).
F4: Falling temperature phase. During this phase, the temperature in the wood-burning stove
is falling and the damper will gradually open more and more to achieve the pre-set temperature.
If the stove cannot reach this temperature, the damper will gradually close again and the system
will move on to the next phase.
F5: Ember phase. At the start of this phase the HAC unit will emit an audio alarm signal to indi-
cate that refuelling is required. After refuelling, remember to press the ‘Start’ button to initiate the
desired combustion cycle once more. If you do nothing, the HAC unit will regulate the damper
down to a minimum so as to burn off the remainder of the embers.
F6: Flue gas phase. In this phase, the HAC unit will open the damper to ensure that any resi-
dual gases are burned off. The HAC unit will then close the damper completely and return to F0 /
Stop.
6
BEFORE FIRST IGNITION.
1.
Switch on the power supply to the HAC unit. The following screen will appear
in the display.
2.

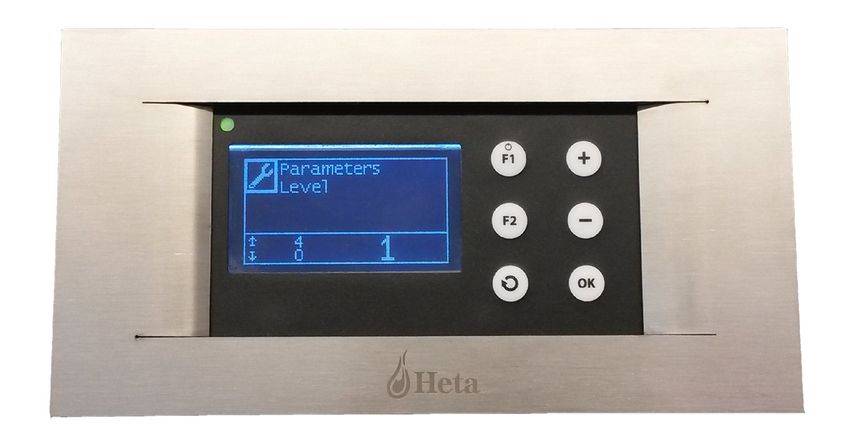

Use Parameter Menu Level 1 to select the appropriate language.
To return to the menu above, press the ‘Select / Change’ button three times.
Then press the ‘OK / Enter’ button. The number 0 will now start to flash. Press the
‘+’ button to change the number to ‘1’ and then press the ‘OK / Enter’ button to
confirm. Press the ‘Select / Change’ button twice until ‘Language’ appears in the
display (shown below).

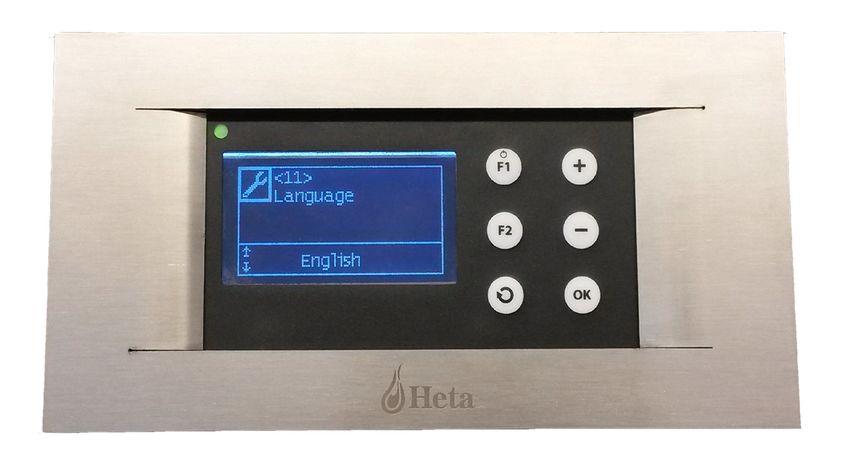

Press the ‘OK / Enter’ button and the word ‘English’ will flash in the display. Press
‘+’ or ‘-’ until the language you require is flashing. Then press the ‘OK / Enter’ but-
ton to confirm.
7
3.
Use the overview below to select the correct ”Level” for your stove and chimney.
L1 L2 L3 L4 L5
Chimney draught +20 Pa 16 Pa 12 Pa 8 Pa 12 Pa
SL 500 Serie x x x x
SL 800 Serie x x x x
Sidewindow SL 800 x
(The standard setting on HAC is L5 )
Heta recommends establishing a chimney draught of approx. 12 Pa, as this will help you make
the most of your wood-burning stove. If you are uncertain of the strength of the draught in
your chimney, ask your local dealer or chimney sweep to measure it.
(If you select a different Level, the HAC unit will restart and return to the ‘Overview menu’).
4.
Go to Parameter Menu Level 4 to set the ”Level”.

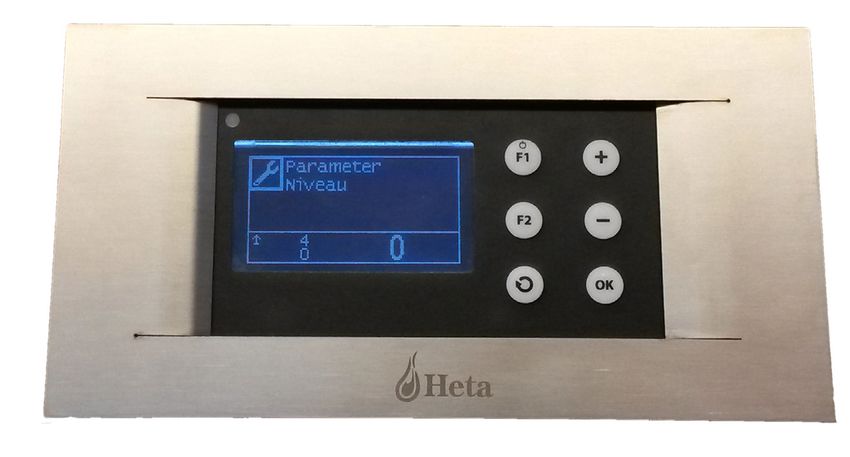

Press the ‘Select / Change’ button until the Parameter Menu is displayed. Then
press ‘OK’ and the number 0 will flash in the display. Press ‘+’ until the number 4
appears, flashing. Press ‘OK’ to confirm. Press the ‘Select / Change’ button once
and ‘Product no.’ will appear in the display.

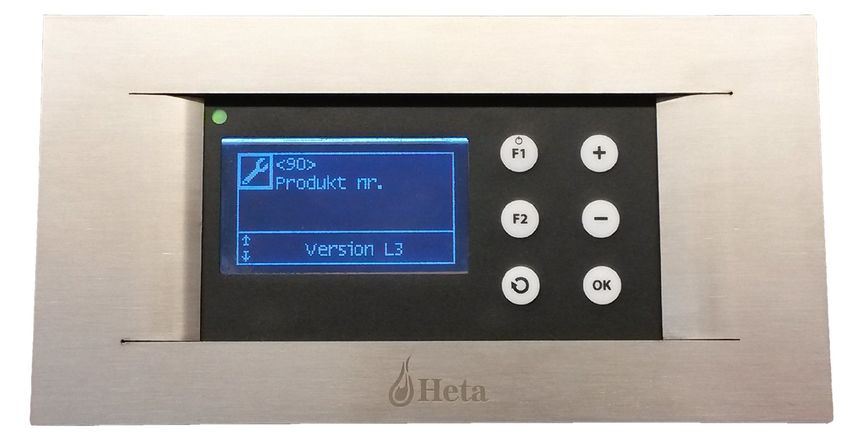

Press the ‘OK’ button and ‘Version L5’ will start to flash. Then use the ‘+’ or ‘-’ but-
ton to select the appropriate Level. Press ‘OK’ to confirm
( The HAC unit will then restart at the ”Level” selected)
After you have entered these settings,
the HAC unit is ready for use.
8
Everyday use of HAC
5.
Load the stove with the correct amount of fuel, following the ‘Top-down’ principle*
( See the operating instructions for your wood-burning stove to check the recommended
amount of fuel. )
6.

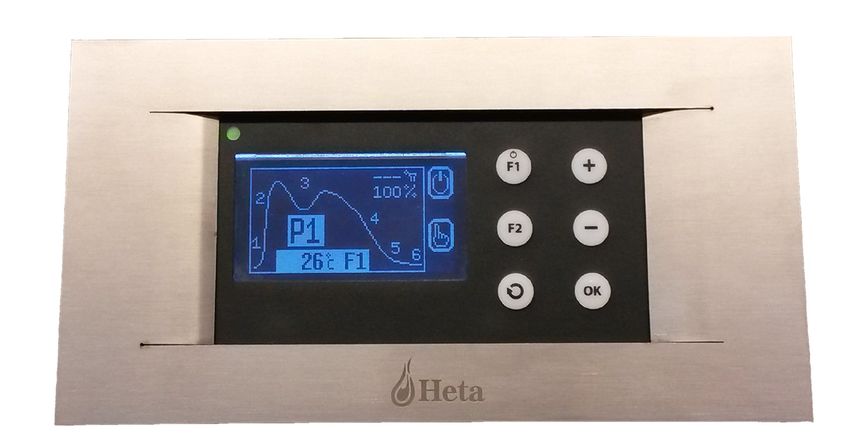

Press the ‘Start’ button on the HAC unit.
(See the explanation of the buttons in the overview menu).
7.
Light the fuel in the wood-burning stove and close the door.
8.
The first combustion cycle has now started. When it is time to add fuel, the HAC unit will
sound an audio alarm in the form of a sound/tone. Select ‘refuelling’ or allow the HAC unit
ensure that the wood-burning stove continues operating in the correct phase.
(See the explanation of the various phases under ‘Overview menu’)
9.
If you wish to start a new combustion cycle, go to point 5 above.
10.
In addition to using this Quick Guide, Heta recommends that you refer to the operating
manual for your wood-burning stove.
*Top Down principle
A: Place two pieces of wood in the
bottom of the stove.
(approx. 500 g each).
B: For the next layer, use 3–4 pieces
of wood approx. 30 x 30 mm thick.
C: Then cover with 2–4 layers of
kindling (pieces of wood approx. 15
x 15 mm thick) as required.
D: Then light from the top, using an
ignition bag if necessary.
9
Menu overview for HAC

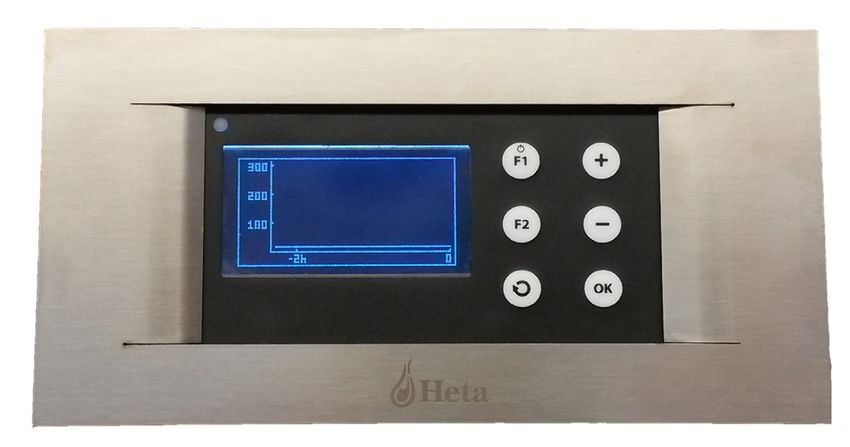

Combustion menu
List of temperatures for last refuel-
ling and combustion, and for the
current fuel load and combustion.
Information menu
Overview of current configuration of
the HAC unit.
(This menu overview is reserved for
qualified dealers).
Parameter Menu
Overview of selected parameters for
the HAC unit, including, ‘Language’,
‘Sounds’, etc.
10Parameter Menu
Parameter Menu Level 1
Nr: Name: Options: Standard: Explanation:
10 Sounds On On+Alarm On = Keypad sounds are On.
Alarm sounds are Off.
Off Off = All aounds are Off.
On+Alarm On+Alarm = All sounds are On.
Off+Alarm Off+Alarm = Keypad sounds are Off
Alarm sounds are On
11 Language Danish English Menu language selection
English
........
13 LCD illumination On Off On = Background illumination is On.
strength Off Off = Background illumination is On for 2
minutes and then Off.
14 LCD minimum 0.....25% 10% Specification of minimum background
illumination illumination in the display in % when Off
strength was selected under the previous menu
item.
15 Registration 1....6 hours 2 Hours Specification of combustion cycle in
time Hours in the combustion menu.
Parameter Menu Level 4
Nr: Name: Options: Standard: Explanation:
90 Product No. L1 See item 3 for an explanation and
L2 instructions for setting the correct
L3 L5 ”Level”.
L4
L5
91 Rest to On Off Use this option to return the HAC unit to
factory settings Off its factory settings. Select On and then
press ‘OK’ to confirm.
92 Access code 0000...9999 0000 If you select ‘0000’, HAC is not password
protected.
If you choose a different combination,
your choice will be entered and saved as
the HAC password.
99 Service screen Off Off The HAC unit is locked in ‘Off’ position.
Parameter Levels 2–3 are reserved exclusively for qualified dealers.
Heta A/S strongly recommends that you do not change the settings on these two
levels unless you have received the relevant training, as this can result in incorrect
set-up and use of the HAC unit which – as a worst-case scenario – may result in a
risk of flue gas explosion and the like.
11Guide Rapida
Heta Automatic Combustion
IT
12Gentile cliente,
Grazie per aver acquistato Heta Automatic Combustion (HAC). Siamo sicuri che otterrete il mas-
simo beneficio dal vostro investimento. Seguite i consigli e le istruzioni per l’uso che troverete in
questo manuale.
Heta A/S ha testato l’apparecchiatura in modo esaustivo e per lungo tempo, per darvi un pro-
dotto sicuro e controllato che, usato assieme a una stufa amica dell’ambiente, vi farà sfruttare al
meglio l’energia della legna.
IMPORTANTE.
TUTTI i punti nel manuale di installazione vanno eseguiti correttamente, orima di fare riferimento
alla Guida Rapida.
Leggere interamente la Guida Rapida prima della messa in uso per evitare danni alle persone, agli
edifici e ai prodotti.
HETA A/S
Copyright © 2015.HETA
Jupitervej 22, DK-7620
Lemvig, Danimarca
Telefono (+45) 96 63 06 00
E-mail: heta@heta.dk
La società declina qualsiasi
responsabilità per errori di
stampa o modifiche.
Heta è un
marchio registrato
di proprietà di Heta A/S.
Stampato in Danimarca.
1 edizione, 2015
HAC SL-500 serie: 5032-0062
Revisione 1.00 HAC SL-800 serie: 5032-0061
13Panoramica del display/pannello di comando HAC
A B C D
E
H G F
A: Stato del LED del regolatore
#in caso di anomalia = led rosso
#standby = led arancione
#in funzione = led verde
B: Display
C: F1 / pulsante di avvio
D: Tasto di menù +
E: Tasto di menù -
F: Ok / tasto di invio
G: Tasto di selezione / cambia
H: F2 / tasto Esc
14Menù principale
Tasti utilizzabili sul menù:
Apertura percen-
Selezionare la tuale della farfalla F1 / Avvio Premere Avvio per ini-
Temperatura dei fumi potenza dell’aria ziare la combustione e per l’inseri-
mento di nuova legna.
F2: Premere e tenere premuto per
la regolazione manuale della farfalla
dell’aria. (premere F1 per tornare
all’utilizzo normale).
+ / -: Premere per selezionare P1 -
P2 - P3
Selezione / cambia: Premere
per passare a un’altra finestra del
menù.
F0 / Stop: Fase di standby HAC attende l’accensione del successivo ciclo di combustione. In
questa fase la farfalla dell’aria è interamente chiusa.
F?: Fase breve in cui HAC attende di passare a F0 o a F1. In questa fase la farfalla dell’aria è inte-
ramente aperta.
F1: Fase di accensione Dopo l’inserimento della legna si clicca su ”Start” e si accende la legna.
Dopo di ciò, la fase si avvia.
F2: Fase di avviamento In questa fase HAC attende che la temperatura nella stufa aumenti, fino
al raggiungimento della temperatura desiderata. HAC passa quindi alla fase successiva. Se ciò
non avviene, HAC passa a F5.
F3: Fase di comustione In questa fase HAC regola costantemente la farfalla dell’aria, in modo
che l’aria di combustione sia adeguata alla potenza richiesta (P1, P2, P3).
F4: Fase di caduta di temperatura In questa fase la temperatura nella stufa scende e la farfalla
dell’aria viene gradualmente aperta per raggiungere nuovamente la temperatura preimpostata. Se
ciò non avviene, la farfalla dell’aria viene gradualmente chiusa per passare poi alla fase succes-
siva.
F5: Fase di spegnimento delle braci Quando inizia questa fase, HAC invia un allarme sonoro
per avvertire che è tempo di inserire nuova legna. Se viene inserita la legna, ricordarsi di premere
il tasto ”Start” per riavviare il ciclo di combustione desiderato. Se non si interviene, HAC regola la
farfalla dell’aria al minimo, per ottenere la combustione ottimale delle braci rimanenti.
F6: Fase dei fumi In questa fase HAC apre la farfalla dell’aria per assicurarsi che i fumi rimanenti
siano interamente combusti. In seguito, HAC chiude la farfalla dell’aria e passa alla fase F0 /
Stop.
15PRIMA DELLA PRIMA ACCENSIONE
1.
Accendere HAC. Sul display appare la seguente schermata.
2.
Impostare la lingua desiderata tramite il Menù parametri, Livello 1.
Per aprire questo menù, premere il tasto Selezione / cambia 3 volte. Premere quin-
di il tasto ”Ok / Invio”. Il numero 0 lampeggia. Premere il tasto ”+” finché appare 1,
confermare con il tasto ”Ok / Invio”. Premere 2 volte il tasto Selezione / cambia in
modo che sul display appaia ”Lingua” (vedere sotto).
Premere il tasto ”Ok / Invio”, ”Inglese” lampeggia sul display. Premere il tasto ”+”
o ”-” finché la lingua desiderata lampeggia. Confermare con il tasto ”Ok / Invio”.
163.
Selezionare il ”Livello” corretto per la stufa e la canna fumaria secondo la tabella sotto.
L1 L2 L3 L4 L5
Tiraggio della canna fumaria +20 Pa 16 Pa 12 Pa 8 Pa 12 Pa
SL 500 Serie x x x x
SL 800 Serie x x x x
SL 800 vetri laterali x
( L’impostazione standard su HAC è L5)
Heta consiglia di avere un tiraggio di circa 12 Pa per ottenere la massima efficienza della stufa.
In caso di dubbi, rivolgersi al termotecnico o al rivenditore locale per effettuare la misurazione
del tiraggio della canna fumaria.
(Selezionando un ”Livello” diverso, HAC si riavvierà e aprirà il ”Menù principale”.)
4.
Impostare ”Livello” dal Menù parametri, Livello 4.
Premere il tasto ”Selezione / cambia” finché appare il Menù parametri. Premere
quindi il tasto ”Ok”, il numero 0 lampeggia sul display. Premere il tasto ”+” finché il
numero 4 lampeggia sul display. Confermare con ”Ok”. Premere una volta il tasto
”Selezione / cambia”, sul display appare ”N. prodotto”.
Premere il tasto ”Ok”, ”Versione L5” lampeggia. Selezionare quindi il Livello corretto
con il tasto ”+” o ”-”. Confermare con ”Ok”.
( HAC si riavvierà con il ”Livello” impostato )
Dopo queste impostazioni HAC è pronto all’uso.
17Utilizzo quotidiano di HAC
5.
Inserire la giusta quantità di combustibile secondo il principio Top / Down*
( per la quantità consigliata per il vostro modello di stufa, fare riferimento alle istruzioni per
l’uso della stufa. )
6.
Premere il tasto ”Start” su HAC. ( vedere la spiegazione dei tasti nel menù principale )
7.
Accendere la legna nella stufa e chiudere lo sportello.
8.
Si è ora avviato il primo ciclo di combustione. Quando è ora di inserire nuova legna, HAC
emetterà un allarme sonoro/cicalino. Scegliere di inserire nuova legna oppure lasciare che
HAC faccia continuare la fase alla stufa.
( vedere la spiegazione delle fasi nel menù principale )
9.
Se si desidera un nuovo ciclo di combustione, passare al punto 5 sotto.
10.
Oltre all’uso di questa Guida rapida, Heta consiglia anche di seguire le istruzioni per l’uso
della stufa.
*Top Down principio
A: Mettere 2 ceppi sul fondo della
stufa (circa 500 g ciascuno)
B: Mettere 3-4 legni di circa 30x30
mm di spessore sopra i primi.
C: Aggiungere 2-4 strati di legnetti
per l’accensione di circa 15x15 mm
di spessore, secondo la necessità.
D: Accendere quindi dall’alto, usan-
do se necessario dei blocchetti per
l’accensione
18Panoramica dei menù HAC
Menù combustione
Informazioni sulle temperature per
l’ultimo inserimento e della combu-
tione, e per l’inserimento e la com-
bustione attuali.
Menù informazioni
Informazioni sull’attuale configura-
zione di HAC
(questo menù è riservato ai rivendi-
tori autorizzati)
Menù parametri
Informazioni sui parametri scelti per
HAC ad esempio Lingua, Suono ecc.
19Menù parametri
Menù parametri livello 1
N. Nome: Alternative: Standard: Spiegazione:
10 Cicalino On On+Allarme On = il suono dei tasti è attivato
Il suono dell’allarme è disattivato
Off Off = tutti i suoni sono disattivati.
On+Allarme On+Alarm = tutti i suoni sono attivati.
Off+Allarme Off+Alarm = il suono dei tasti è disattivato
Il suono dell’allarme è attivato
11 Lingua Danese Inglese Selezione della lingua del menù.
Inglese
........
13 Illuminazione On Off On = la retroilluminazione è accesa
LCD Off Off = la retroilluminazione rimane accesa
per 2 minuti, poi si spegne.
14 Illuminazione 0.....25% 10% Indicazione della retroilluminazione minima
minima LCD del display espressa in %, con Off nel pre-
cedente punto del menù
15 Tempo di 1....6 ore 2 ore Indicazione del ciclo di combustione in ore
registrazione nel menù combustione.
Menù parametri livello 4
N: Nome: Alternative: Standard: Spiegazione:
90 N. prodotto L1 Vedere il punto 3 per la spiegazione e
L2 l’impostazione del ”Livello” corretto.
L3 L5
L4
L5
91 Ripristinare le On Off Da qui si può riportare HAC alle imposta-
impostazioni di Off zioni di fabbrica. Scegliere On e confer-
fabbrica mare con ”Ok”.
92 Codice di 0000...9999 0000 Con ”0000” HAC non sarà protetto da
accesso alcuna password.
Inserendo un altro numero, questo verrà
registrato come password di HAC.
99 Schermata di Off Off HAC è bloccato e mostra solo ”Off”.
servizio
I Parametri Livello 2 e 3 sono riservati ai rivenditori autorizzati.
Heta A/S sconsiglia vivamente di modificare le impostazioni di questi due livelli se
non appositamente autorizzati. Tali modifiche potrebbero comportare un’imposta-
zione e un utilizzo scorretto di HAC, con conseguente rischio di esplosione dei fumi
e altre gravi conseguenze.
20Sneglids
Heta Automatic Combustion
NL
21Beste klant,
Van harte gelukgewenst met uw nieuwe Heta Automatic Combustion (HAC). We zijn ervan
overtuigd dat u veel plezier zult beleven aan uw aankoop, met name als u de adviezen en instruc-
ties in deze gids nauwgezet volgt.
Heta A/S heeft langdurige en uitgebreide tests uitgevoerd waardoor we kunnen garanderen dat
u als gebruiker er zeker van kunt zijn dat de geleverde kachel het milieu minimaal belast en een
goede brandstofeconomie heeft.
BELANGRIJK!
Ga pas verder met deze Snelgids nadat ALLE punten uit de Installatiehandleiding op de juiste
manier zijn uitgevoerd.
Lees deze Snelgids grondig door voordat u de kachel in gebruik neemt, om persoonlijk letsel en
materiële schade te voorkomen.
HETA A/S
Copyright © 2015.HETA
Jupitervej 22, DK-7620
Lemvig, Denemarken
Telefoon (+45) 96 63 06 00
E-mail: heta@heta.dk
Onder voorbehoud van
drukfouten en wijzigingen.
Heta is een
geregistreerd handelsmerk
van Heta A/S.
Gedrukt in Denemarken.
1e editie, 2015
HAC SL-500 serie: 5032-0062
Revisie 1.00 HAC SL-800 serie: 5032-0061
22Overzicht van de display/het bedieningspaneel
van de HAC
A B C D
E
H G F
A: Statusled voor de besturing
#fout = rode led
#stand-by = oranje led
#in gebruik = groene led
B: Display
C: Knop F1/Start
D: Menuknop +
E: Menuknop -
F: Knop OK/Enter
G: Knop Selecteren/wijzigen
H: Knop F2/Esc
23Overzichtsmenu
Opening van het Beschikbare knoppen in het menu:
Huidige rookgas- Geselecteerd luchtventiel in
temperatuur warmteafgifteniveau procent F1/Start: Indrukken om de verbranding
te starten en na het bijvullen van hout.
F2: Ingedrukt houden voor handma-
tig gebruik van het luchtventiel. (Druk
op F1 om terug te keren naar normaal
gebruik.)
+ / - : Indrukken om P1 - P2 - P3 te
kiezen
Selecteren/wijzigen: Indrukken om
naar een ander menuoverzicht te gaan.
F0 / Stop: Stand-byfase. De HAC wacht op het opstarten van de volgende verbrandingscyclus.
In deze fase is de uitlaatklep volledig gesloten.
F?: Een kortlopende fase waarin de HAC wacht op overgang op F0 of F1. In deze fase is de uitla-
atklep volledig geopend.
F1: Startfase. Na het aanvullen van brandhout moet op ’Start’ worden gedrukt en moet het
brandhout worden aangestoken. Hierna start deze fase.
F2: Opstartfase. In deze fase wacht de HAC op het stijgen van de temperatuur in de kachel tot-
dat de gewenste temperatuur is bereikt. Hierna gaat de HAC over op de volgende fase. Indien dit
niet gebeurt, gaat de HAC over op F5.
F3: Verbrandingsfase. In deze fase reguleert de HAC voortdurend de uitlaatklep, zodat de ver-
brandingslucht wordt aangepast aan de gewenste stand (P1 - P2 - P3).
F4: Temperatuurdalingsfase. In deze fase daalt de temperatuur in de houtkachel en wordt de
uitlaatklep geleidelijk verder geopend om de vooraf bepaalde temperatuur te bereiken. Indien
deze temperatuur niet wordt bereikt, wordt de uitlaatklep hierna geleidelijk verder gesloten, en
gaat de kachel over op de volgende fase.
F5: Uitgloeiingsfase. Wanneer deze fase wordt gestart, geeft de HAC een alarmsignaal weer als
indicatie dat het aanvullen van brandhout gewenst is. Als het hout wordt aangevuld, moet op de
Start-knop worden gedrukt om de gewenste verbrandingscyclus opnieuw te starten. Als het hout
niet wordt aangevuld, sluit de HAC de uitlaatklep zo ver mogelijk om de resterende houtskolen uit
te laten branden.
F6: Rookgasfase. In deze fase opent de HAC de uitlaatklep om ervoor te zorgen dat restgassen
worden afgebrand. Vervolgens sluit de HAC de uitlaatklep volledig en gaat de HAC over op
F0 / Stop.
24VOORAFGAAND AAN DE EERSTE KEER AANSTEKEN
1.
Schakel de HAC in. De volgende schermafbeelding wordt weergegeven op de display.
2.
Stel de gewenste taal in via Parametermenu Niveau 1.
U bereikt dit menu door 3 keer op de knop Selecteren/wijzigen te drukken. Druk
vervolgens op de knop OK/Enter. Het cijfer 0 knippert. Druk op de knop + zodat
een 1 wordt weergegeven en bevestig met de knop OK/Enter. Druk 2 keer op de
knop Selecteren/wijzigen zodat ”Language” wordt weergegeven op de display (zie
afbeelding hieronder).
Druk op de knop OK/Enter. Op de display knippert ”English”. Druk op de knop +
of - totdat de gewenste taal knippert. Bevestig met de knop OK/Enter.
253.
Selecteer met behulp van het onderstaande overzicht het juiste ”Level” (niveau)
voor uw kachel en schoorsteen.
L1 L2 L3 L4 L5
Schoorsteentrek +20 Pa 16 Pa 12 Pa 8 Pa 12 Pa
SL 500 Serie x x x x
SL 800 Serie x x x x
Sidelys SL 800 x
( De standaardinstelling op de HAC is L5 )
Heta raadt een schoorsteentrek van circa 12 Pa aan, omdat u daarmee uw houtkachel op-
timaal benut. Vraag uw lokale dealer of schoorsteenveger om de trek in uw schoorsteen te
meten als u daaraan twijfelt.
(Als u een ander ”Level” kiest, wordt de HAC opnieuw gestart en wordt het Overzichtsmenu
weergegeven. )
4.
Stel het ”Level” in via Parametermenu Niveau 4.
Druk op de knop Selecteren/wijzigen totdat het Parametermenu wordt weergegeven.
Druk vervolgens op OK. Er knippert een 0 op de display. Druk op + totdat het cijfer 4
knipperend wordt weergegeven. Bevestig met OK. Druk 1 keer op de knop Selecte-
ren/wijzigen. Het productnummer wordt weergegeven op de display.
Druk op de knop OK. ”Version L5” knippert. Selecteer vervolgens het juiste ”Level”
met de knop + of -. Bevestig met OK.
(De HAC wordt nu opnieuw gestart met het geselecteerde ”Level”.)
Met deze instellingen is de HAC klaar voor gebruik.
26Dagelijks gebruik van de HAC
5.
Vul de kachel met de juiste hoeveelheid brandhout volgens het top-downprincipe*
( Voor de aanbevolen hoeveelheid brandhout voor uw houtkachel raadpleegt u de gebruik
saanwijzing van uw houtkachel. )
6.
Druk op de knop ”Start” op de HAC.
(Zie de beschrijving van de knoppen in het overzichtsmenu)
7.
Steek het brandhout in de houtkachel aan en sluit de deur.
8.
De eerste verbrandingscyclus wordt nu gestart. Bij het bijvullen van brandhout geeft de
HAC een alarm in de vorm van een geluid/toon. Selecteer de optie voor bijvullen of laat de
HAC ervoor zorgen dat de houtkachel doorgaat in de juiste fase.
(Zie de beschrijving van de fasen in het overzichtsmenu)
9.
Als u een nieuwe verbrandingscyclus wilt starten, gaat u naar punt 5 hierboven.
10.
Naast deze Snelgids verwijst Heta ook naar de gebruiksaanwijzing voor uw houtkachel.
* Top-downprincipe
A: Leg 2 stukken brandhout op de
bodem van de kachel
(ca. 500 gram per stuk).
B: Leg 2-4 dunnere stukken hout met
een dikte van ca. 30x30 mm in de
volgende laag.
C: Leg vervolgens 2-4 lagen aan-
maakhoutjes met een dikte van ca.
15x15 mm in de kachel, naar gelang
de behoefte.
D: Steek het hout vervolgens aan
vanaf de top. Gebruik eventueel een
aanmaakzakje.
27Menuoverzicht voor de HAC
Verbrandingsmenu
Overzicht van temperaturen voor de
laatste bijvulling en verbranding en
de huidige bijvulling en verbranding.
Informatiemenu
Overzicht van de huidige configura-
tie van de HAC.
(Dit menu is uitsluitend bedoeld
voor daarvoor opgeleide dealers)
Parametermenu
Overzicht van de geselecteerde para-
meters voor de HAC, waaronder Taal,
Geluiden, enz.
28Parametermenu
Parametermenu Niveau 1
Nr: Naam: Mogelijkhe- Standaard: Omschrijving:
den:
10 Geluiden On On+Alarm On = Toetstonen aan
Alarmgeluiden uit.
Off Off = Alle geluiden uit.
On+Alarm On+Alarm = Alle geluiden aan.
Off+Alarm Off+Alarm = Toetstonen uit
Alarmgeluiden aan
11 Taal Deens Engels Menutaal selecteren
Engels
........
13 Lichtsterkte van On Off On = Achtergrondverlichting aan
lcd Off Off = Achtergrondverlichting 2 minuten
aan en vervolgens uit.
14 Minimale licht- 0.....25% 10% Weergave van minimale achtergrondver-
sterkte van lcd lichting in
de display in % met Off in het vorige
menupunt.
15 Registratietijd 1....6 uur 2 urr Weergave van verbrandingscyclus in de
timer in het verbrandingsmenu.
Parametermenu Niveau 4
Nr: Naam: Mogelijkhe- Standaard: Omschrijving:
den:
90 Product Nr. L1 Zie punt 3 voor de omschrijving en
L2 instelling van het juiste ”Level”.
L3 L5
L4
L5
91 Terugzetten op On Off Hiermee kunt u de HAC terugzetten op
fabrieksinstel- Off de fabrieksinstellingen. Selecteer On en
lingen bevestig met OK.
92 Toegangscode 0000...9999 0000 Met 0000 is de HAC niet beveiligd met
een wachtwoord.
Als een ander getal wordt weergegeven,
wordt er een wachtwoord ingevoerd of
opgeslagen op de HAC.
99 Servicescherm Off Off Dit scherm van de HAC is vergrendeld en
er kan alleen Off worden weergegeven.
Parameter Niveau 2 - 3 is uitsluitend bedoeld voor daarvoor opgeleide
dealers.
Heta A/S raadt u ten zeerste aan de instellingen van deze twee niveaus niet te wij-
zigen tenzij u hiervoor bent opgeleid, omdat wijzigingen kunnen leiden tot onjuiste
instelling en onjuist gebruik van de HAC, wat in het uiterste geval bijvoorbeeld een
rookgasexplosie tot gevolg kan hebben.
29Notes / Annotazioni personali / Eigen notities:
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
30Warranty - Garanzia - Garantie
Date - Data - Datum _____________
Customer - Cliente Dealer - Commerciante
Klant Handelaar
Name Name
Nome Nome
Naam Naam
Street Street
Strada Strada
Weg Weg
Postcode Postcode
Codice Codice
postale postale
City City
Cittá Cittá
Stad Stad
Phone Phone
Telefono Telefono
Telefoon Telefoon
Ovntype - Ofen Typ - Type de four utilisé - Ugnstyp: ________________________________________
Underskrift - Unterschrift - Signature - Signatur: ____________________________________________
Kunde - Abnehmer - Client - Kunden
Underskrift - Unterschrift - Signature - Signatur: ____________________________________________
Forhandler - Distributeuer - Fachhändler - Återförsäljare
NB
To obtain warranty coverage, fill in this page and register it with Heta within 14 days of installation. This forms the
basis for commencement of warranty coverage. If appropriate, take a picture of this page and send it to the address
on the back cover of these instructions, by email or standard post.
Please contact your Heta dealer if you wish to make use of the warranty.
Notare
Affinché la garanzia sia valida, compilare questa pagina e registrarla presso Heta entro 14 giorni dall'installazione.
Fare una copia della pagina e inviarla all'indirizzo riportato sul retro della guida, per e-mail o per posta.
Si prega di rivolgersi al proprio rivenditore Heta in caso di riparazione in garanzia.
Opmerking
Vul binnen 14 dagen na de installatie deze pagina in en registreer u bij Heta om de garantie te activeren. Alleen zo
treedt de garantie in werking. Maak eventueel een foto van deze pagina en stuur de pagina vervolgens via e-mail of
post naar het adres op de achterzijde van deze gids.
Wanneer u aanspraak wilt maken op de garantie, neemt u contact op met uw Heta-dealer.
31Heta A/S
Jupitervej 22
7620 Lemvig - Denmark
+45 96630600
www.heta.dk
-facebook...
heta@heta.dkYou can also read
