BASS SHAKER CHAIR UNIVERSAL ADAPTER - Instruction Manual Bedienungsanleitung Mode d'emploi

BASS SHAKER CHAIR
UNIVERSAL ADAPTER
    Instruction Manual
   Bedienungsanleitung
      Mode d‘emploi

ASSEMBLY
   Mount your Bass-Shaker to the universal plate
   Example 1

                                                   M4x18
                                                   or
                                                   M5x20

                                                           Approved bolts.
                                                           May vary for different
                                                           bass shakers.

                                                   washers

                                                   locknuts M4 or M5

Example 2

            locknuts M6

            washers for M6

                 Maybe washers for M6

            Approved bolts.
            May vary for different
            bass shakers.

            M6x22

Mountable Bass-Shakers
Buttkicker LFE                      Buttkicker Mini
Buttkicker Advance                  Sinus Live Bass Pump
Sinustec BS-250                     Mini Bass Pump

                                    And every Bass Shaker with mounting holes on a circle with
                                    the diameter 94 ... 150mm (indexed 60°)

                                                           60
                                                             °

                      150

                                      94

                                                9

            A                                   B                                    A
                                                C
                                    D                            D
                                    E                            E
                                                F
                                    G                            G
                                    H                            H

Mount on gaming chairs by using the holes:

A:       DX-Racer / Omega / Noble
B + H:   Ikea Markus
C + H:   Ergo Chair
C + G:   Ikea Järvfjället
G + H:   Monstertech Flight Chair
E + H:   Backforce

Mounting example on Monstertech Flight Chair

                                               Wheels faded out.
                                               Detail on next page.

                                      MONSTERTECH BASS SHAKER PLATE INSTRUCTION MANUAL   5

M8x35

                       4...8 wedge lock
                       washers M8

                       15mm spacers

MONSTERTECH BASS SHAKER PLATE INSTRUCTION MANUAL   6

Mounting example on usual gaming chair

                                                                      Wheels faded out.
                                                                      Detail on next page.

                                         MONSTERTECH BASS SHAKER PLATE INSTRUCTION MANUAL    7

Wheels faded out.

                                         M6x35 or M6x50
                                         OR
                                         M8x35 or M8x50

                                          washers for
                                          M6 or M8

                                         Approved bolts.
                                         May vary for different
                                         bass shakers.

                                         chair mechanics

                                         15 and 10mm spacers
                                         as needed

chair bottom

        MONSTERTECH BASS SHAKER PLATE INSTRUCTION MANUAL          8

MONSTERTECH BASS SHAKER PLATE INSTRUCTION MANUAL   9

Detail view

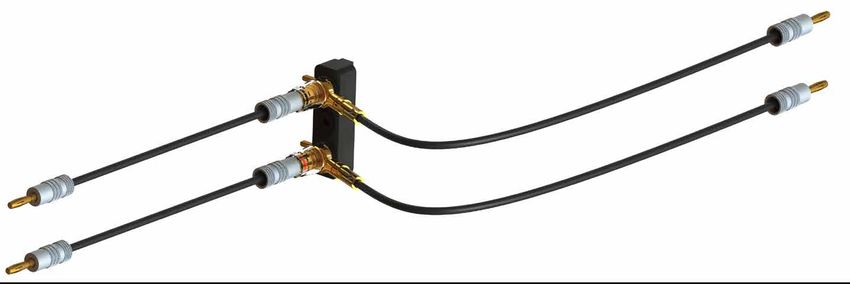

CONNECTION

                                Mount the terminal block to a desired position
                                (e.g. backside of your chair mount).

                                     slot nut
                                       M6

           M6x22     terminal
         flat head     block
           black

to amplifier

                          cable length and route simplyfied

          to bass-
          shaker

                                    black -

                                    red +
          to bass-
          shaker
                     to amplifier
black -

 red +

                                             21-05-2021

WARNING NOTICES
CAUTION! Do not clamp your fingers while attaching the bass shaker plate.
CAUTION! Check before usage if all screws are tightened.

DANGER: Contains small parts not suitable for children under 3 years.
Only suitable for children over 12 years and adults.
All MONSTERTECH products are hand assembled and quality checked.
The mount is designed for usage only with a computer controller (e.g. joystick or throttle).
We exclude liability if the product is used for purposes other than intended.
MONSTERTECH shall be liable for damage arising from causes other than the detriment to life, body and health
only to the extent that such damage arises from wilful misconduct, gross negligence or the culpable violation
of a fundamental contractual obligation on the part of MONSTERTECH or a vicarious agent (e.g. the delivery
service) of MONSTERTECH. Any further liability for damages shall be excluded.
If you have safety concerns or questions regarding assembly, contact us under info@monstertech.de or visit
www.monstertech.de/en/.
